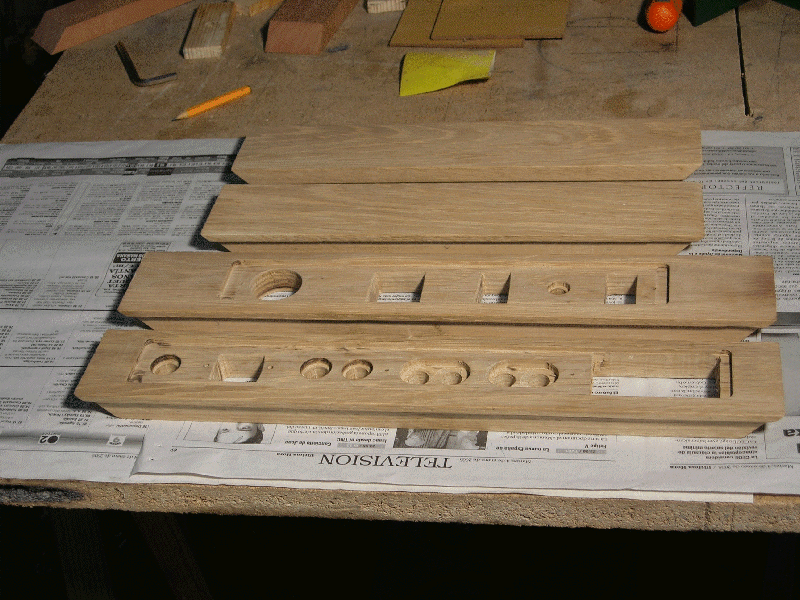

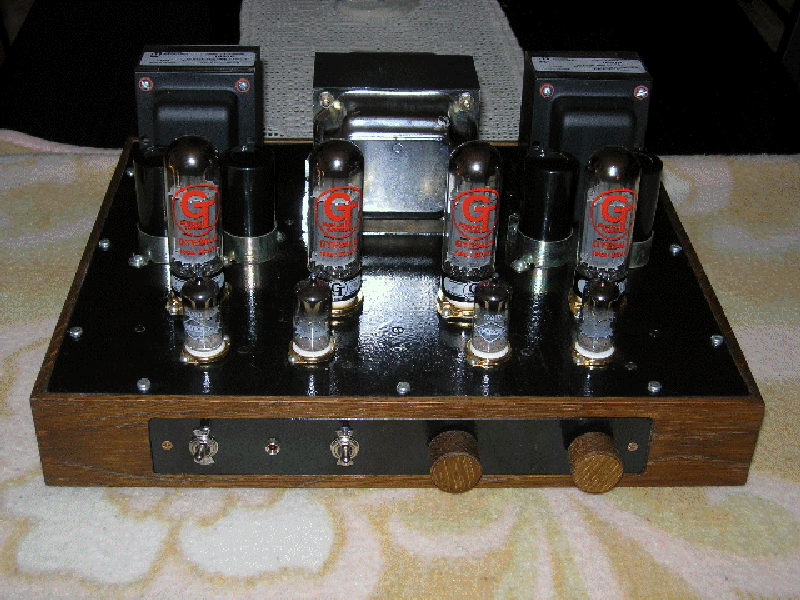

Hacía tiempo que me rondaba por la cabeza el proyecto de la construcción "artesanal" de un amplificador de Alta Fidelidad a válvulas vistas, sólo he usado semiconductores en la rectificación de alta tensión y polarización de reja y debido en parte a que disponía de un pequeño stock de componentes me puse "manos a la obra". El material como trafos de alimentación POWT-50 y salida Hammond 1650P así como algún que otro componente me lo suministró el Sr. Bueno (AMPTEK) de Barcelona quien gentilmente también me facilitó el esquema, concretamente se trata del George 50+50. La peana que soporta la chapa de acero galvanizado de 2 m/m de espesor a modo de chasis está construida con unos retales de madera de roble, igual que los botones de mando de volumen y selector de entradas. Las chapas galvanizadas que forman el chasis han sido tratadas con imprimación para galvanizado y rematadas con una mano de martelé negro. Sin señal de entrada y con el volumen al máximo para saber si está en marcha hay que pegar el oído a los altavoces y percibir un ligerísimo siseo. En éste proyecto no se ha tenido en cuenta el coste del material usado ni del tiempo invertido en el, simplemente se ha tratado de disfrutar con la realización del mismo y de dar “alegría” a mis oídos porque sinceramente merece la pena.

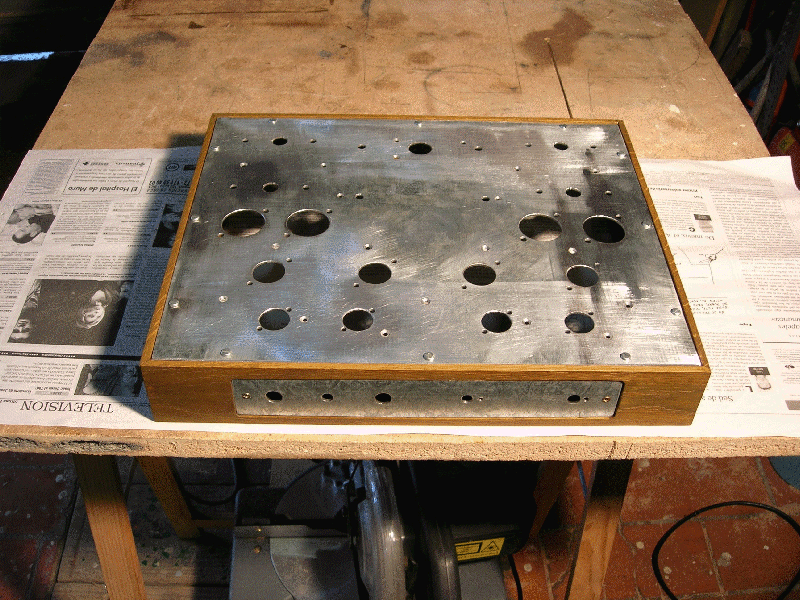

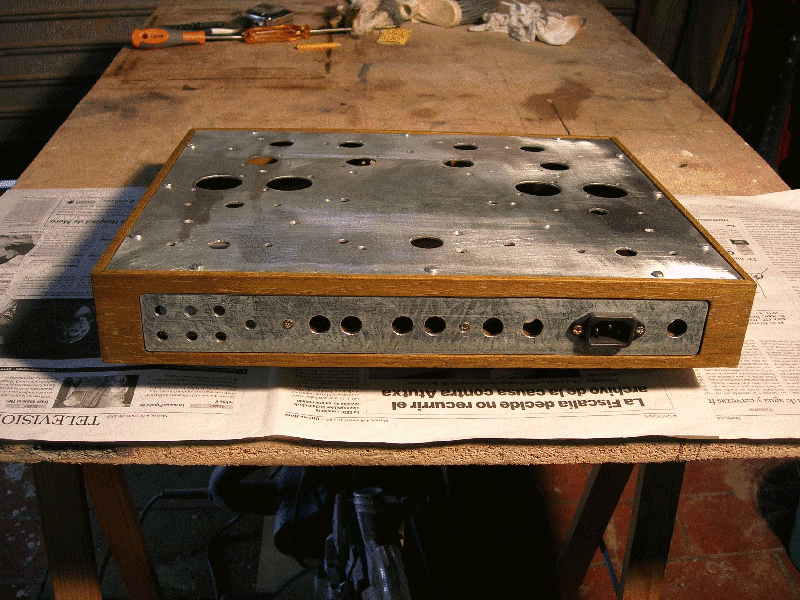

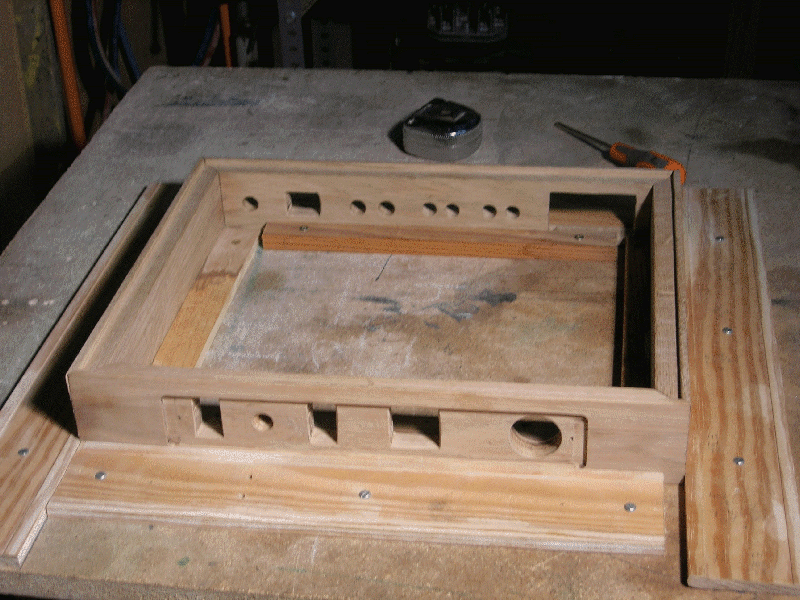

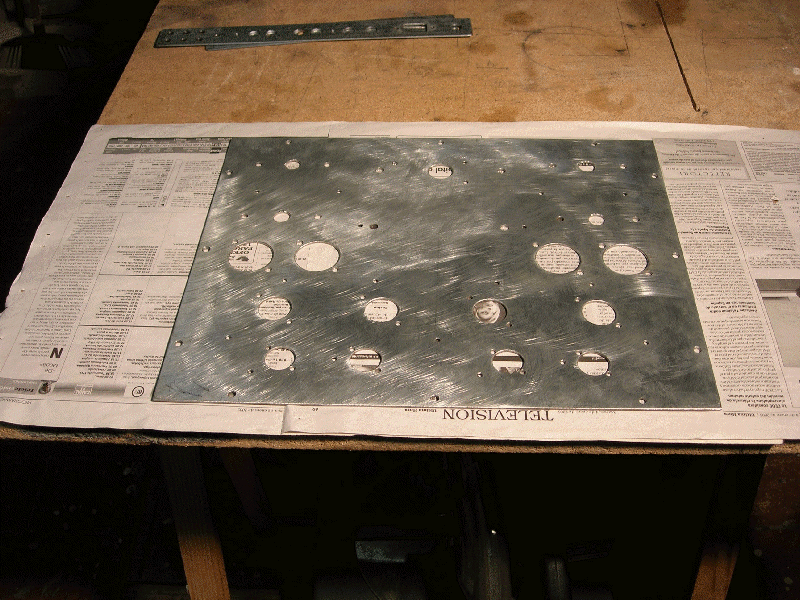

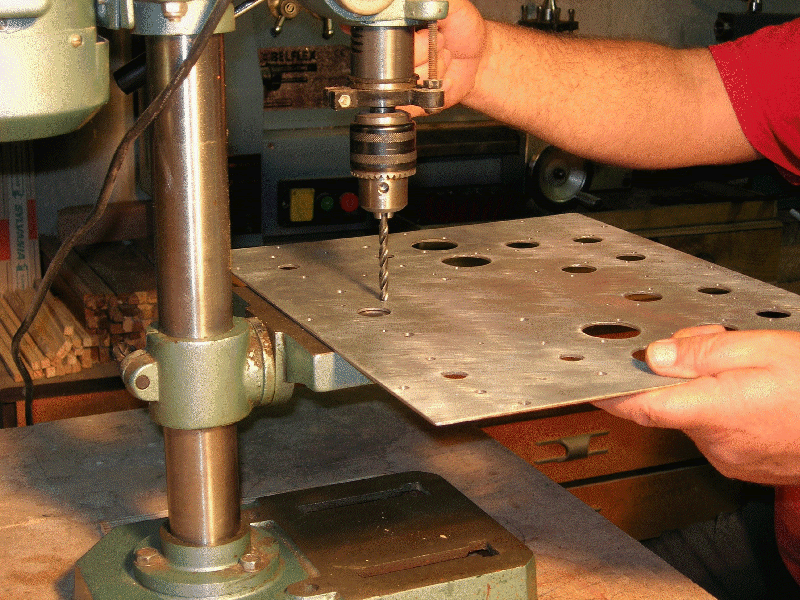

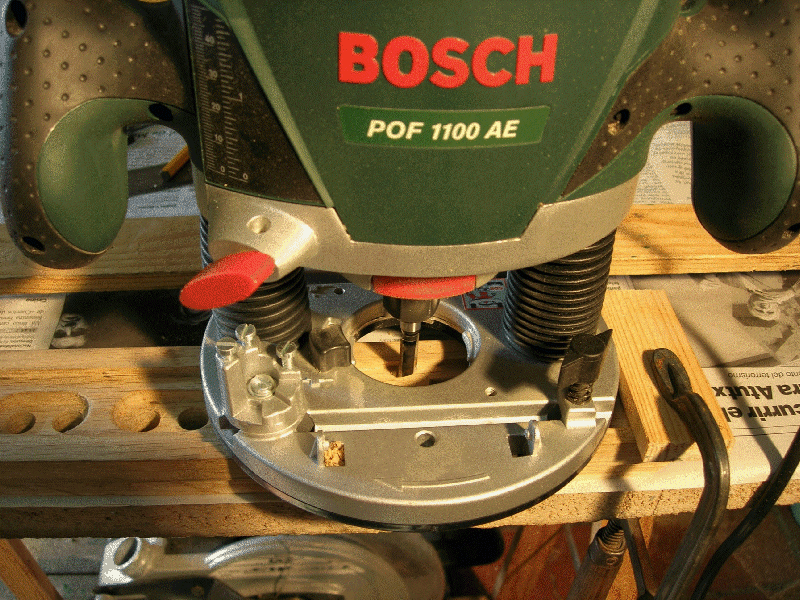

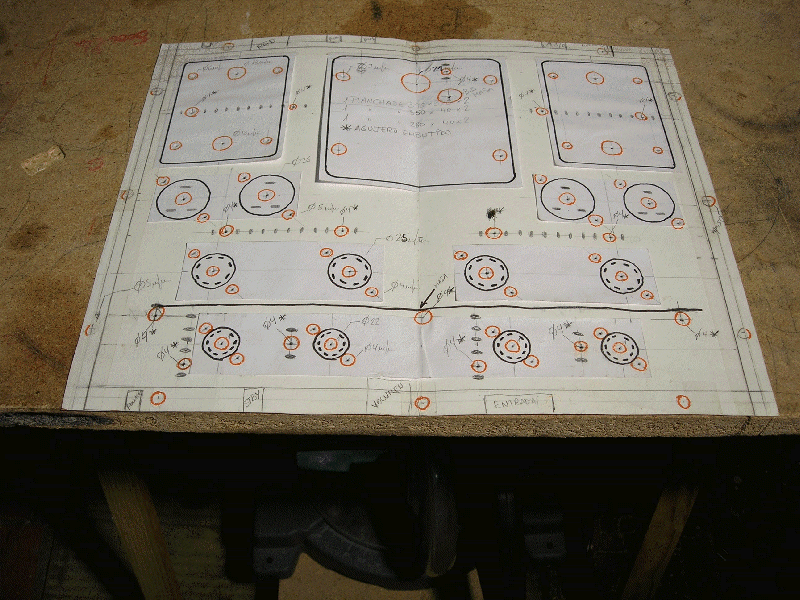

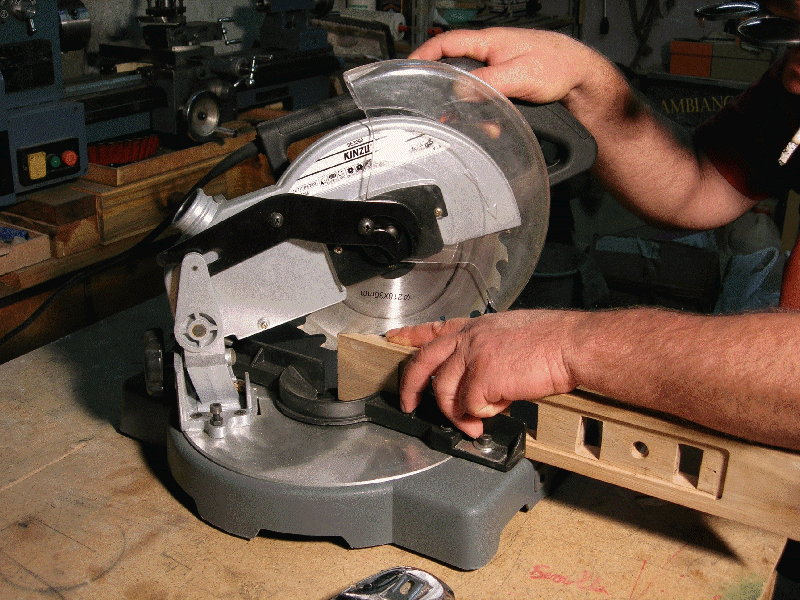

Peana y chasis a falta de pintar

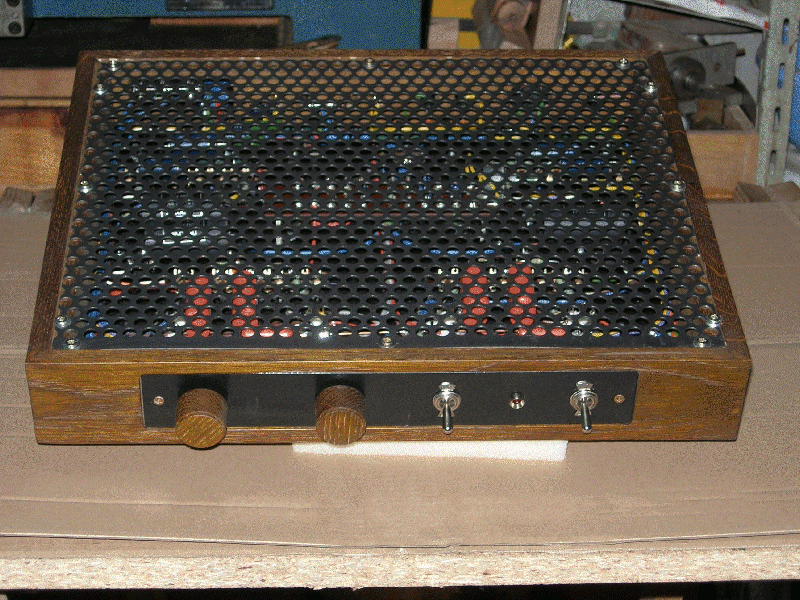

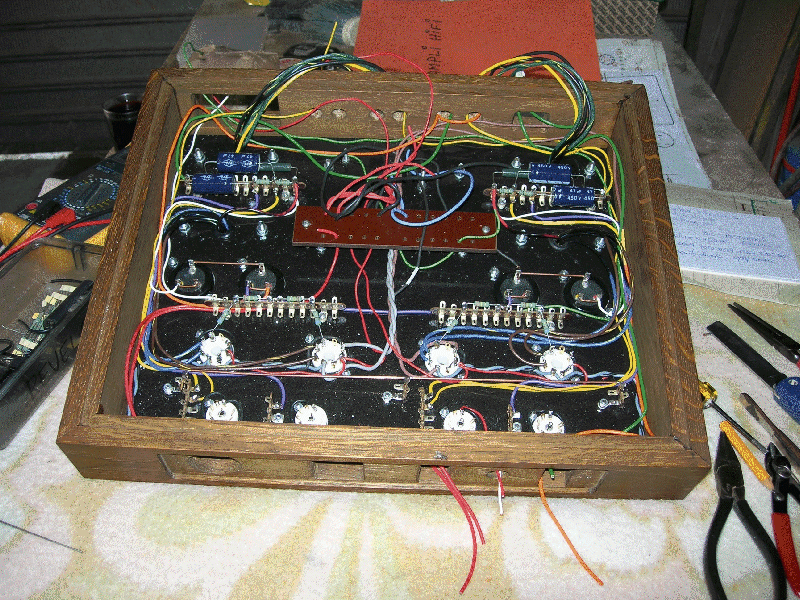

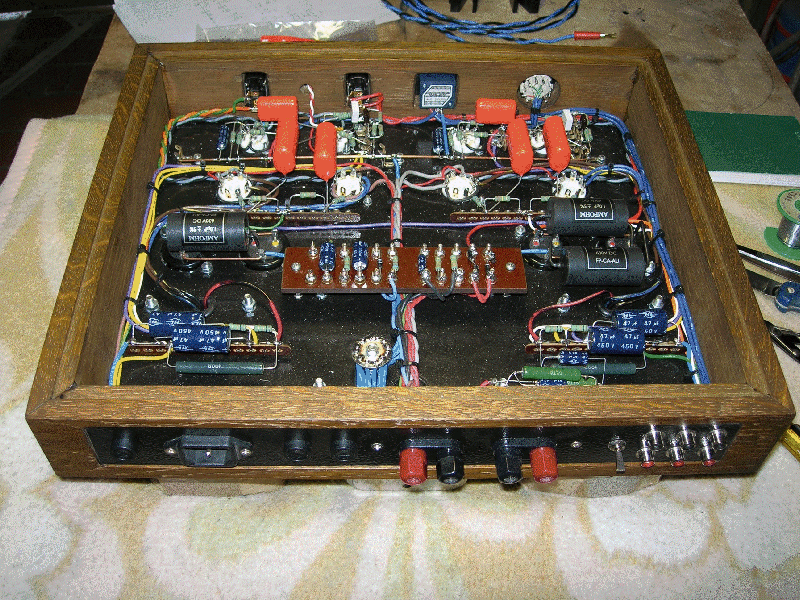

Proceso de cableado y acabado

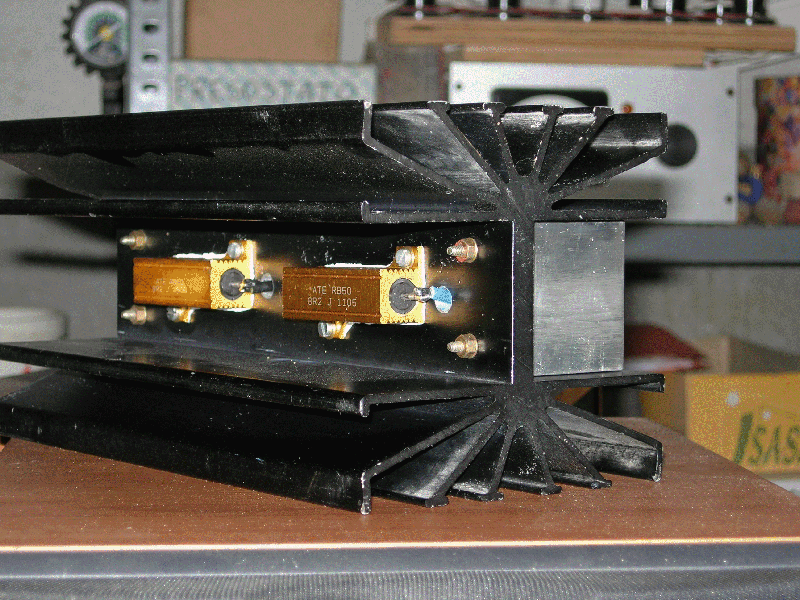

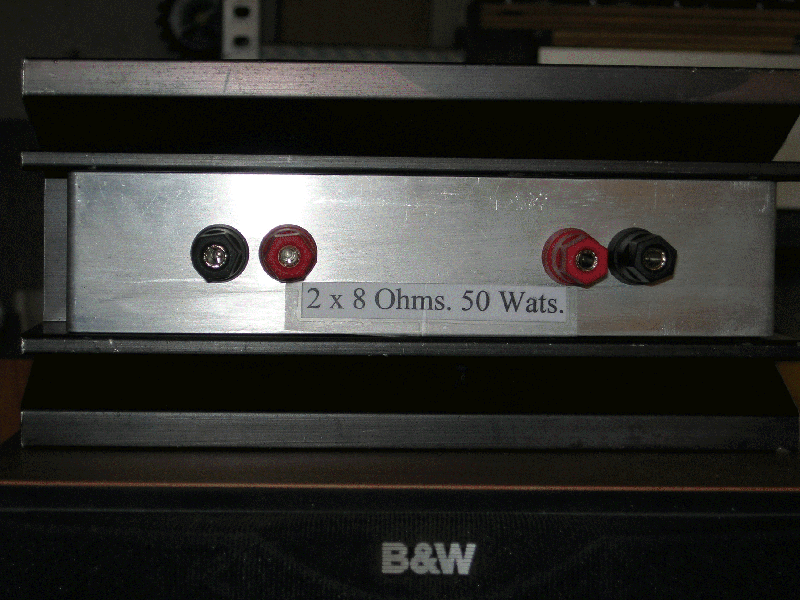

Para no escuchar el prolongado "pito" de 1 Khz. durante el test, se construyó esta carga compuesta de 2 resistencias de 8.2 Ohms. y 50 Watts. de disipación intimamente adosadas sobre una considerable superficie de disipación.
