2 Antenas Activas para OM

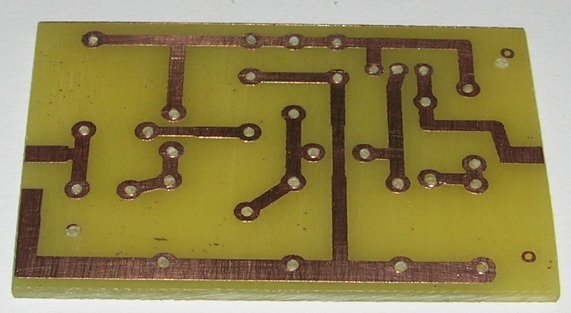

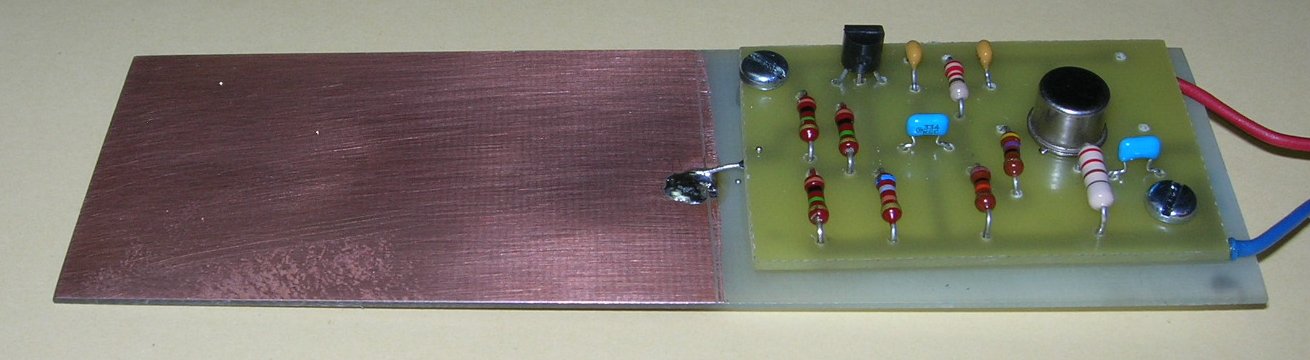

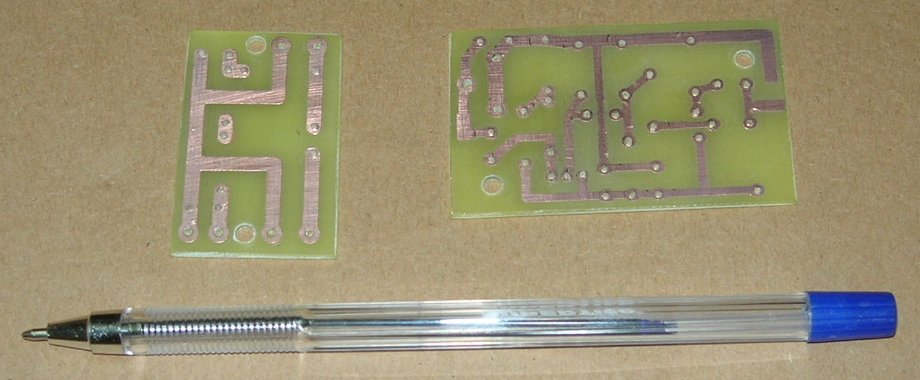

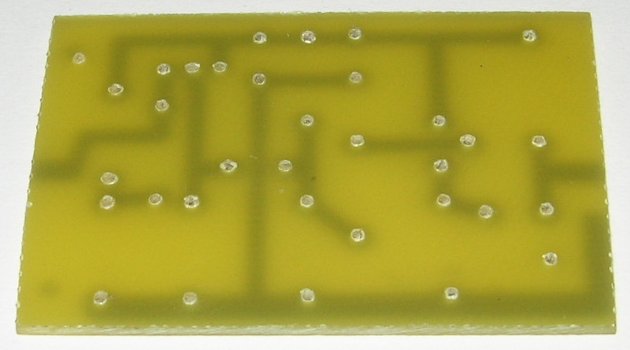

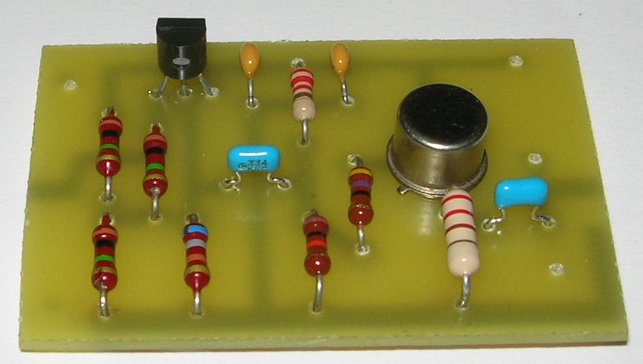

Aquí muestro mi versión de una conocida y popular antena, la he probado usando un 2N4427 como etapa de salida, espero que la semana próxima recibiré los 2N5109 que creo tienen una mejor cifra de ruído. Cosume 53 mA. a 12 V. y parece ser que funciona, tocando con un dedo la conexión de la puerta del J310 se aprecia cierta señal de salida. Su ancho de banda es de 10 Khz. a 20 Mhz.

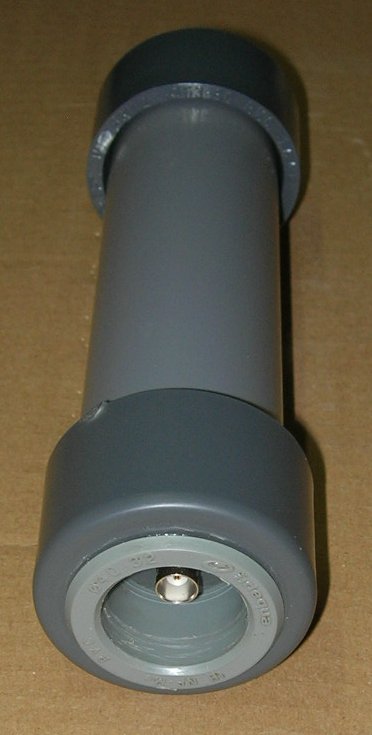

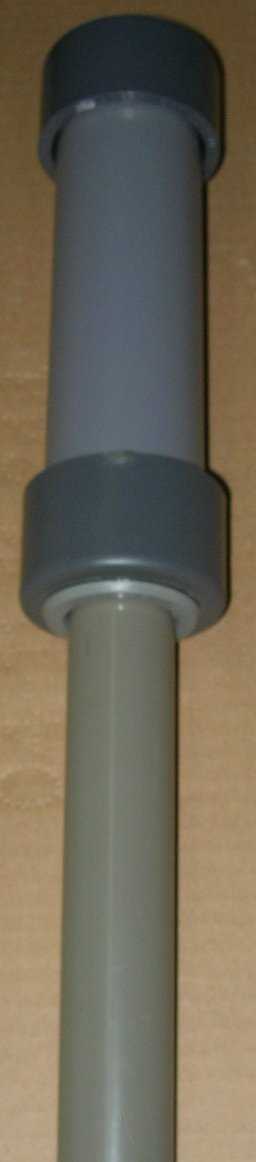

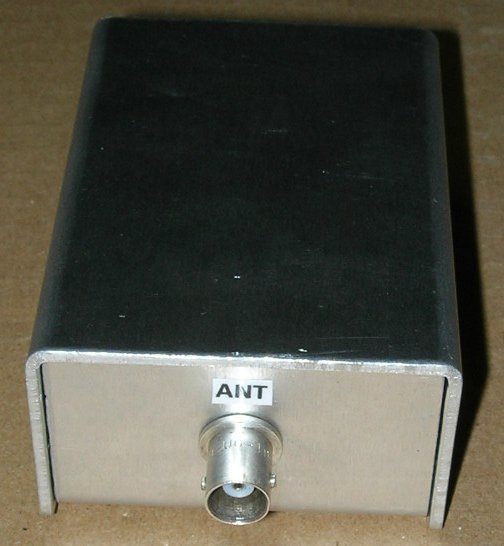

Trabajo terminado a punto para su montaje.

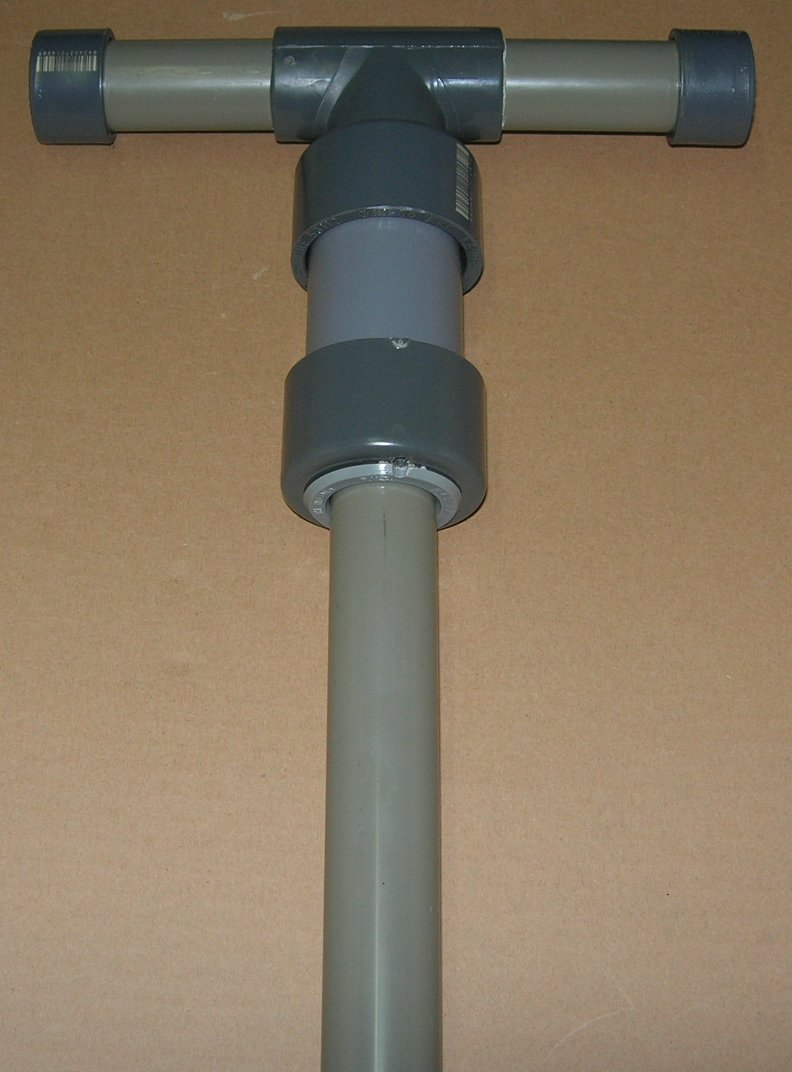

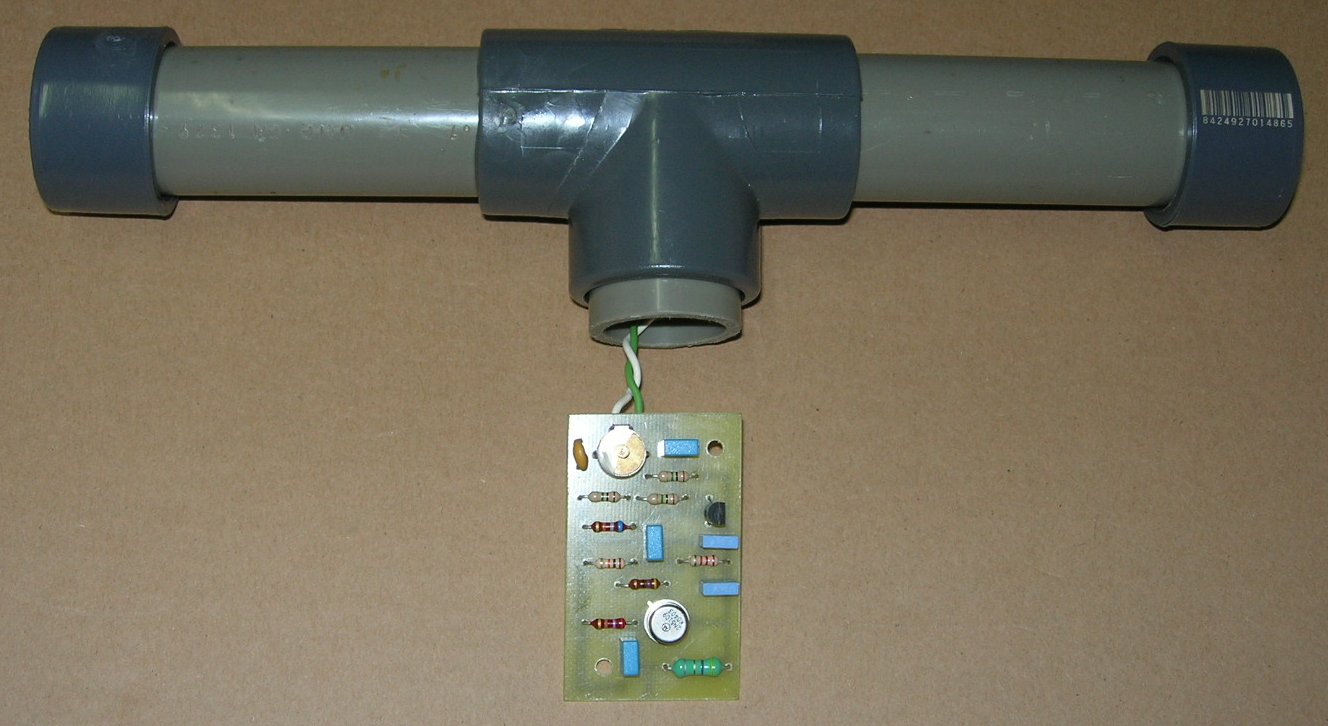

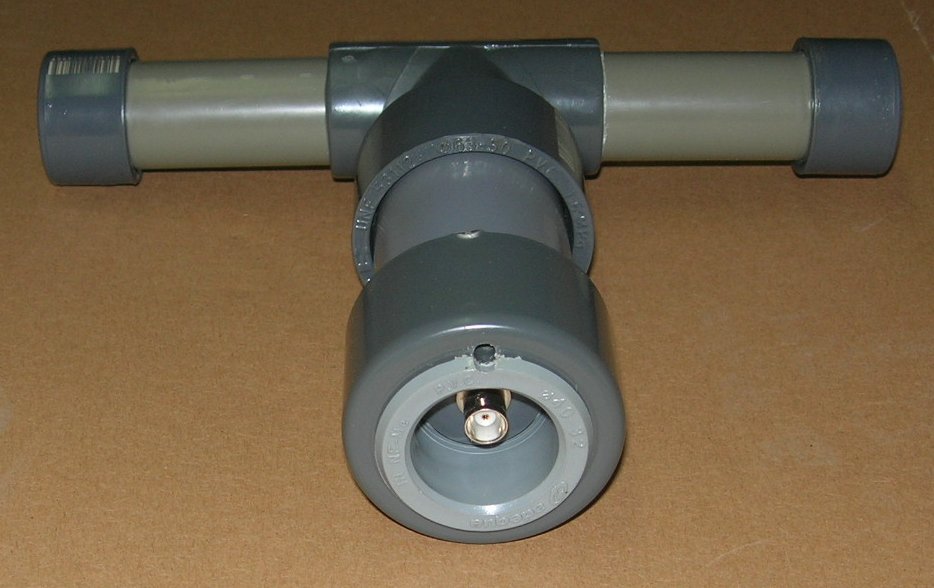

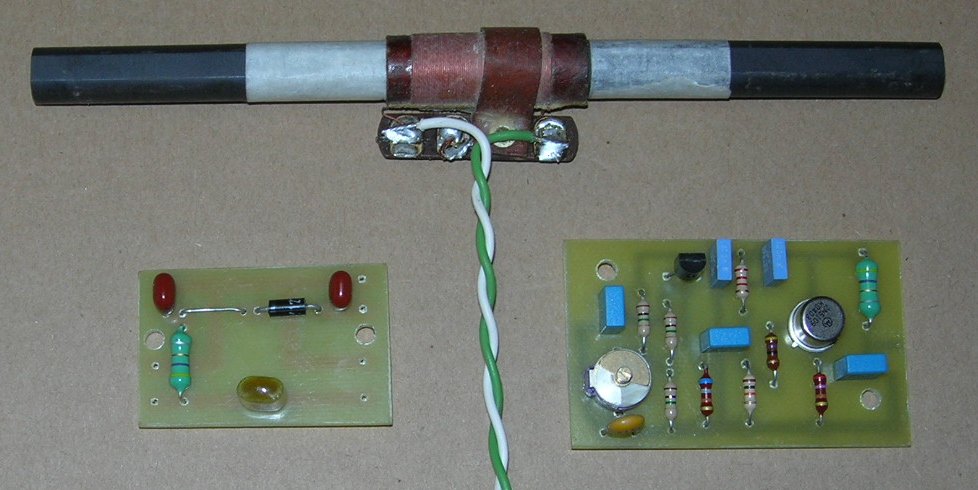

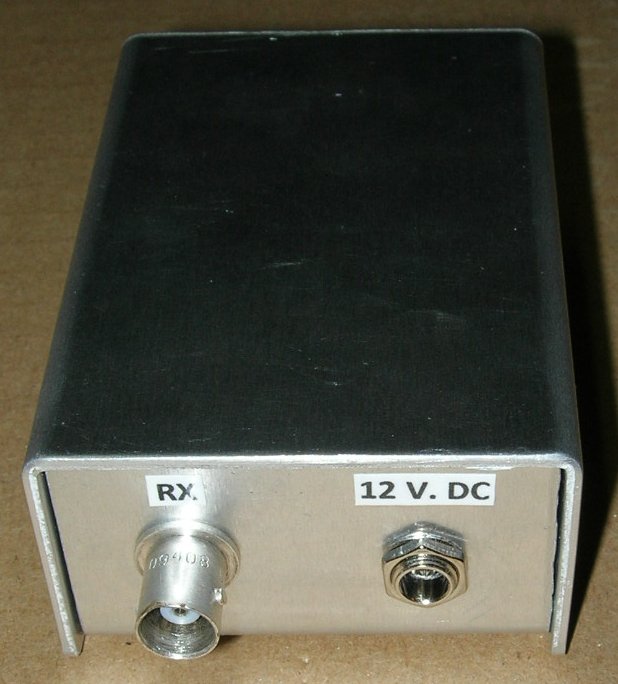

En ésta ocasión se trata de una clásica antena de ferrita para O.M. seguida de un previo. Se ha usado una bobina de un viejo transistor que se le acoplado una barra de ferrita de 10 m/m. de diámetro por 160 m/m. de larga, se ha dejado sintonizada a 475 Khz. Está previsto su alimentación por el mismo coaxial.



En general he de decir que su funcionamiento es totalmente satisfactorio y al incorporar un circuíto LC sintonizado a 475 Khz, es mucho menos "ruidosa" que la primera. He observado su directividad destacando " muy buen Null".
