Antena pasiva para OM - OL

En ésta ocasión he querido poner en práctica lo visto en algunos sitios de la Red sobre el tema de antenas de lazo simples para Onda Media y Onda Larga. Después de improvisar algunos circuitos básicos, he optado por éste sumamente simple. Al fin y al cabo se ha usado el mismo circuito de entrada de la siguiente experiencia pero sin el previo (último detalle).

http://www.ea6fg.es/Antena%20Activa.html

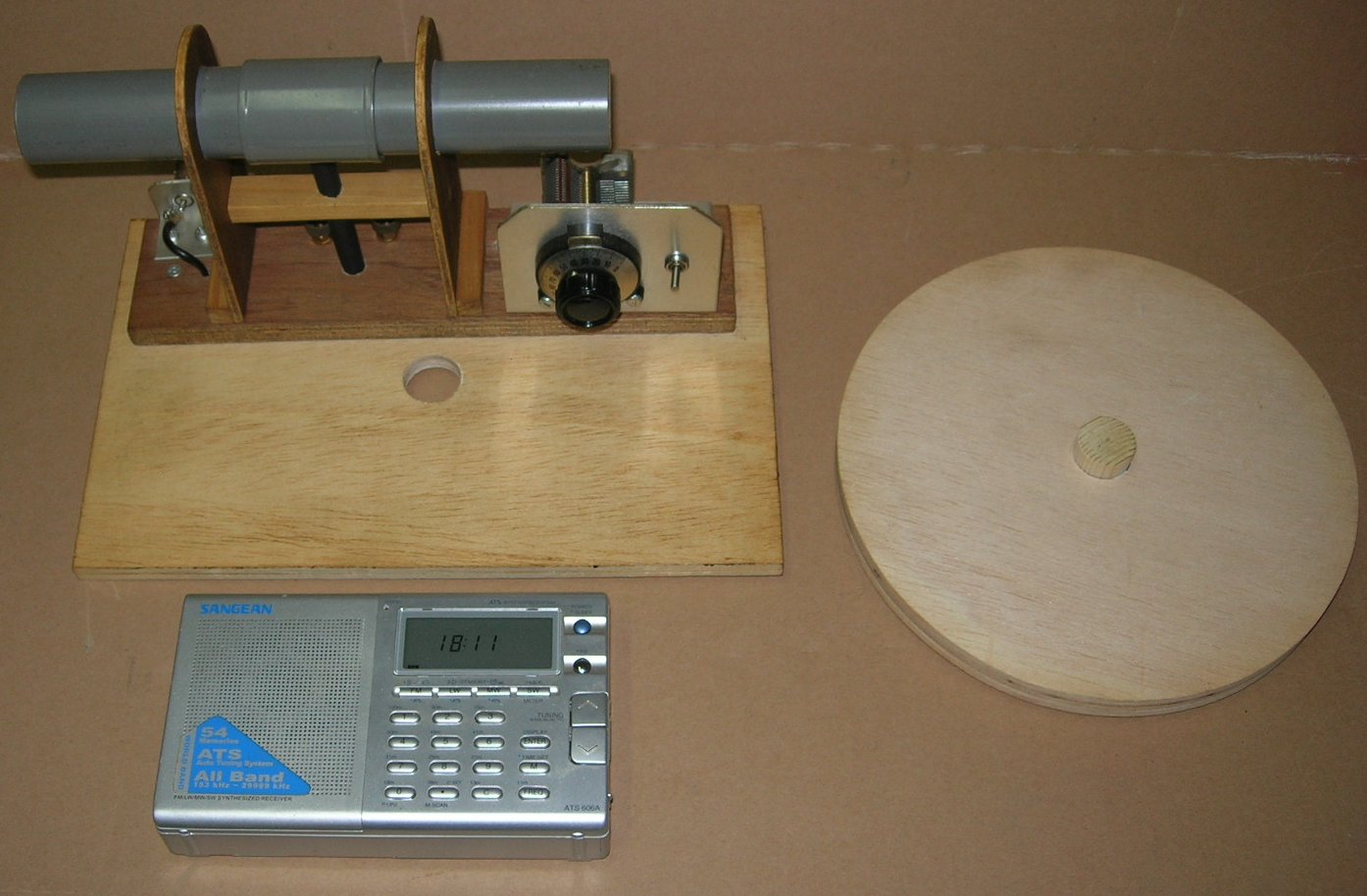

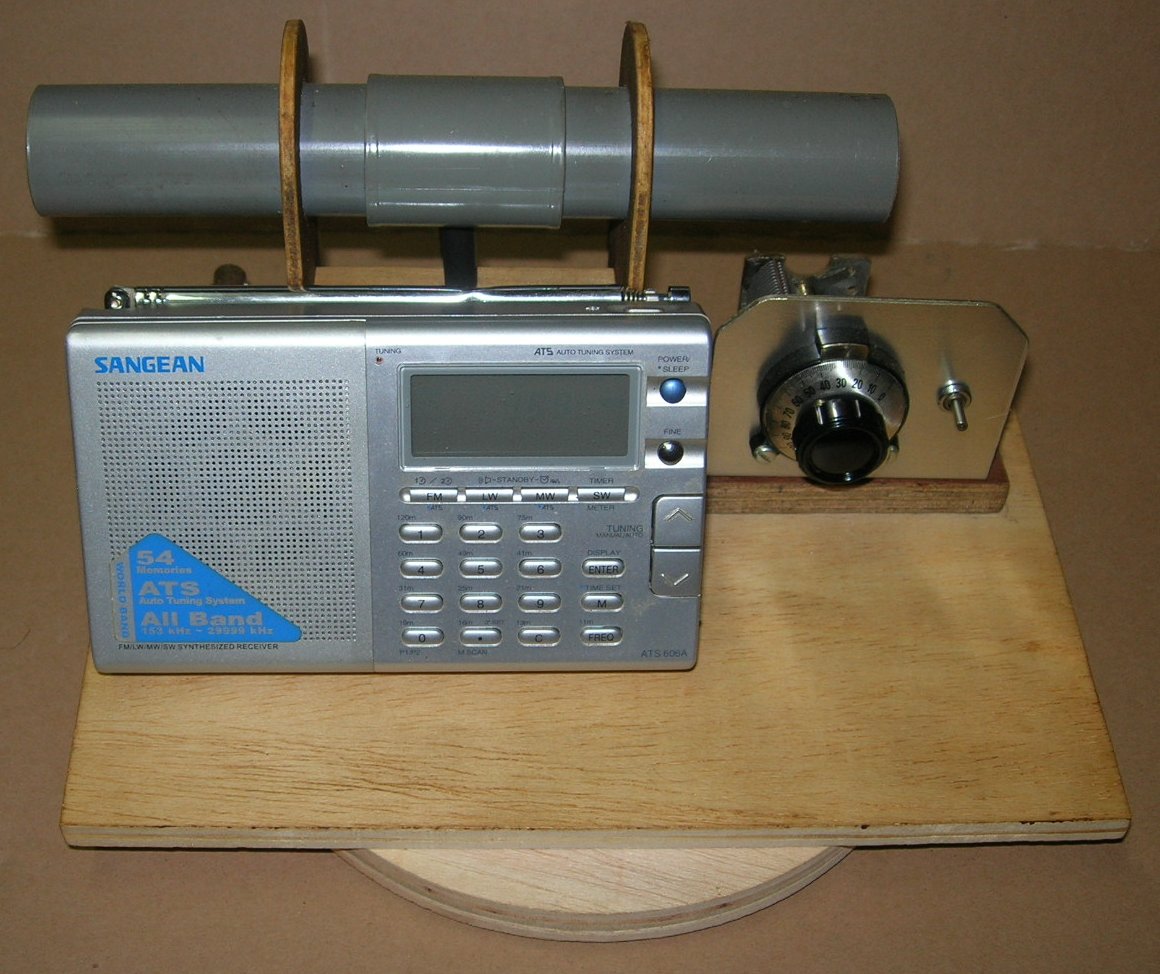

Como se puede ver en las siguientes imágenes, se trata de una base fija en la cual se acopla un pequeño tablero con los elementos necesarios el cual puede rotar libremente en cualquier dirección sobre el cual se coloca un receptor  de mesita de noche (el que la mayoría de los que ya somos “mayores” usamos para dormirnos) acoplado inductivamente (sin conexión eléctrica alguna). El circuito LC está compuesto por una antena de ferrita de receptor OM transistorizado y un condensador variable de 360 Pf. con la opción de añadir o quitar a voluntad una capacidad fija para obtener cobertura en Onda Larga.

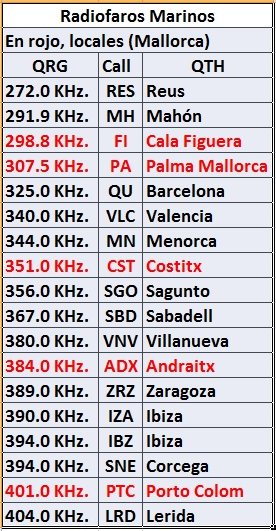

Ante estaciones distantes, presenta muy buena directividad, sin ningún tipo de antena exterior he tenido la ocasión con el tiempo de confeccionar el siguiente Log.
