En

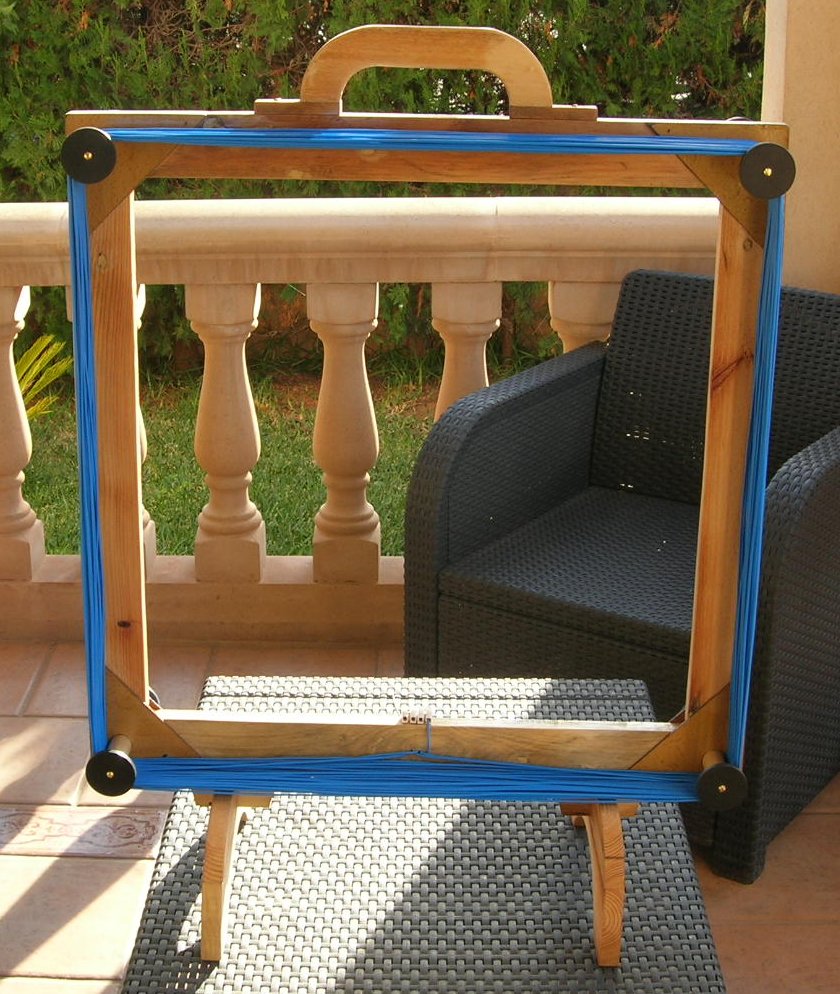

ésta ocasión presento una clásica antena de cuadro
sintonizable para las Ondas Medias y Largas. Sus medidas son 0.76 x

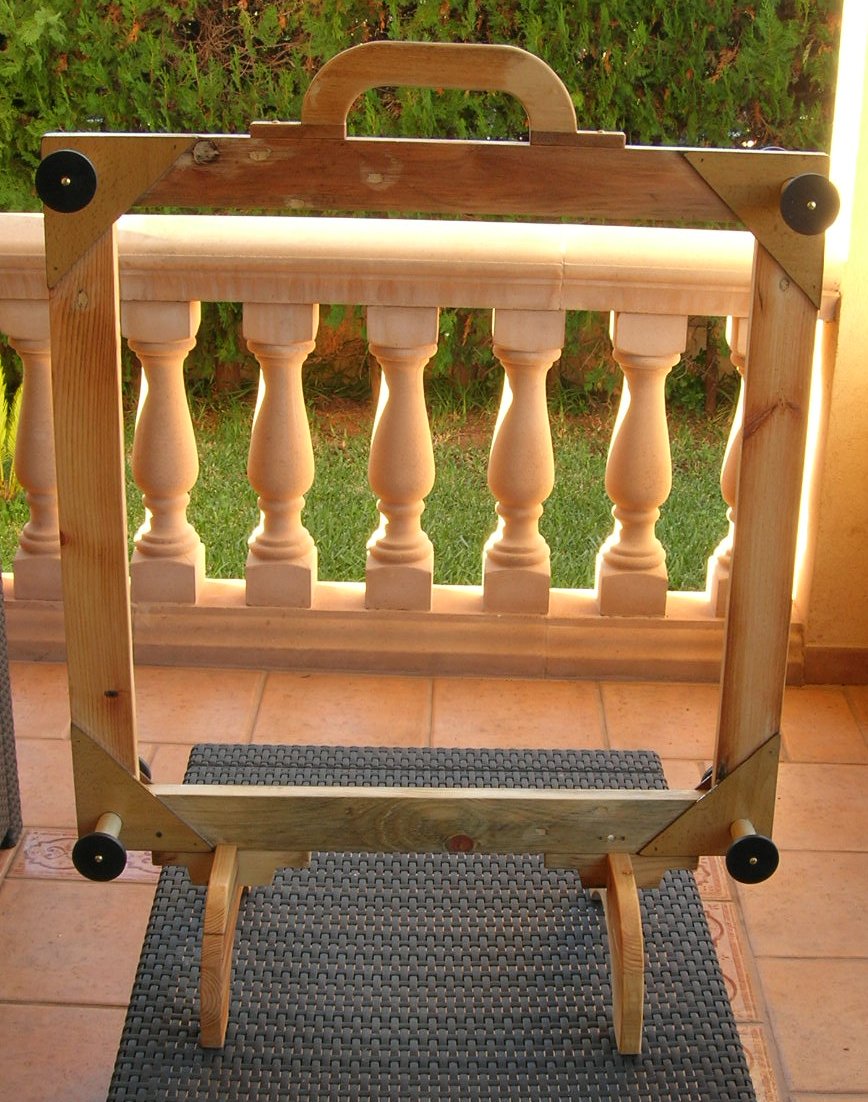

0.76 mts. y está construída aprovechando unas tablas de
pallet que tenía a mano cortadas y ensambladas

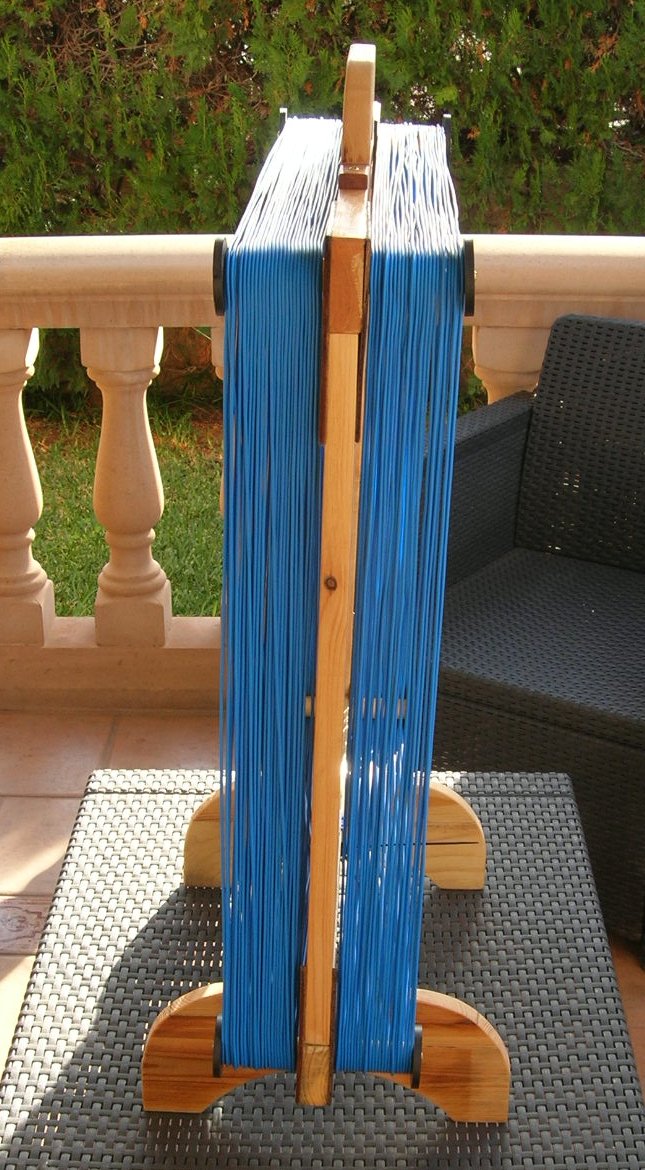

convenientemente. El devanado de la bobina consta de 3 grupos de cable
flexible de instalación eléctrica de 1 mm cuadrado de
sección colocados a modo de "madejas" sobre los 4 soportes dando
un valor de 56.98, 3824 y 8140 micro Henrios respectivamente, que
combinados con un tandem de 3 secciones de 16 a 400 pF. cada una, deben de
dar un margen estimado suficiente amplio de sintonía (50 Khz. hasta 5.260 Mhz.).
Inocentemente se "ha comido" un rollo entero de 200 mts. de hilo.
Inocentemente se "ha comido" un rollo entero de 200 mts. de hilo.
 |
 |
 |
Me
queda pendiente probarlo con el RX Kenwood R-5000 que lo tengo en otro
QTH, creo recordar que tiene cobertura a partir de 30 Khz. Si
el comportamiento es satisfactorio, se adosará una caja con el
tandem, la conmutación correspondiente y probablemente un previo.
Continuará.
