Reconstrucción y "lavado de cara" de un antiguo receptor de origen NorteAmericano.
Se trata de un Atwater Kent Mod. E-765
fabricado en Philadelphia en el año 1935, es del tipo de
alimentacion por corriente alterna y dotado de tres bandas OL, OM
y OC. Incorpora cinco válvulas que son las
siguientes, una 80 como rectificadora, una 6A7 como conversora, una 6D6
como amplificadora de FI, una 75 como detectora y previo de audio y una
42 como amplificadora de potencia de audio.
Su mueble original aparte de estar invadido de carcoma está hecho "mistos".
Siguiendo un orden lógico, lo que se pretende en primer lugar es
intentar poner en condiciones la parte eléctrica y en su momento
ya se verá lo que se hace con el mueble.

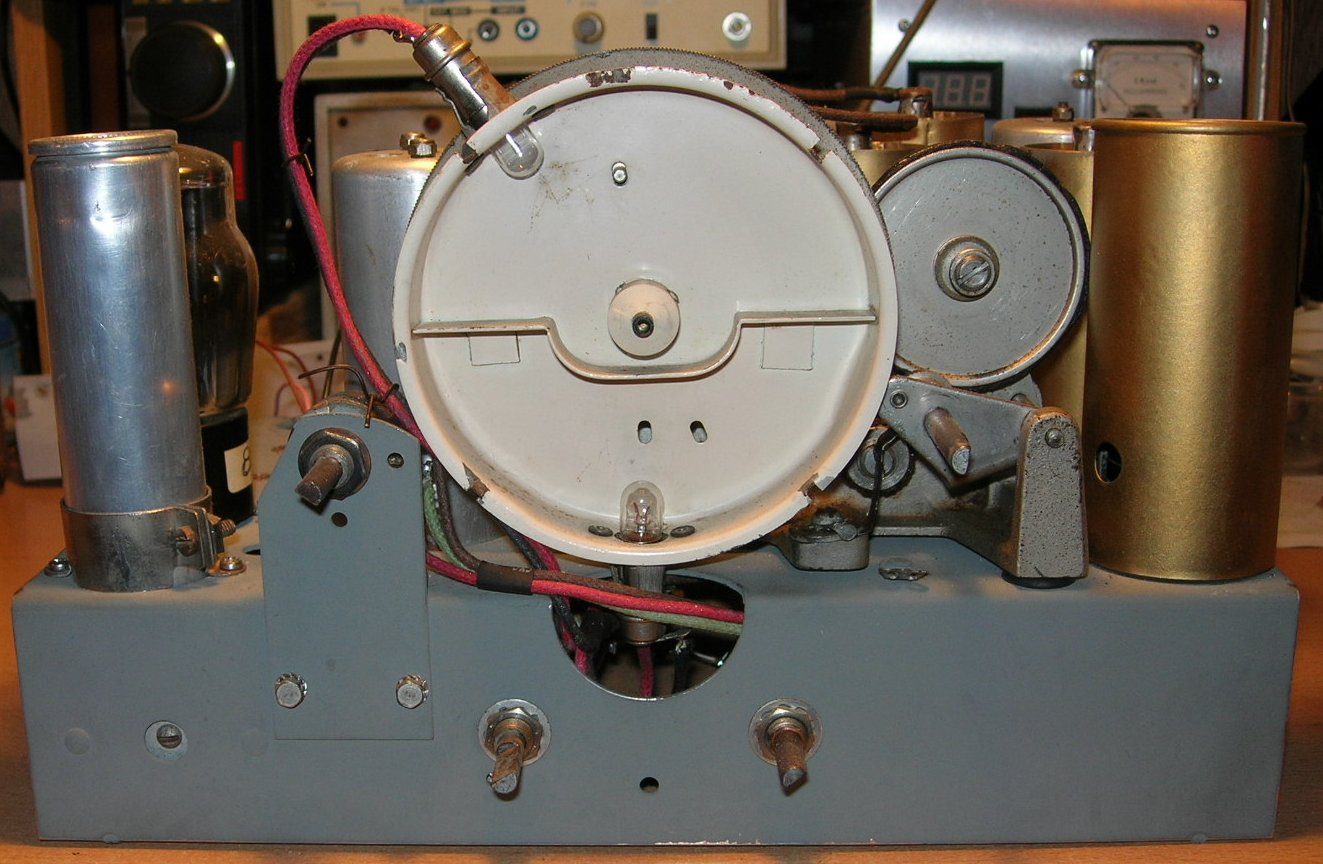

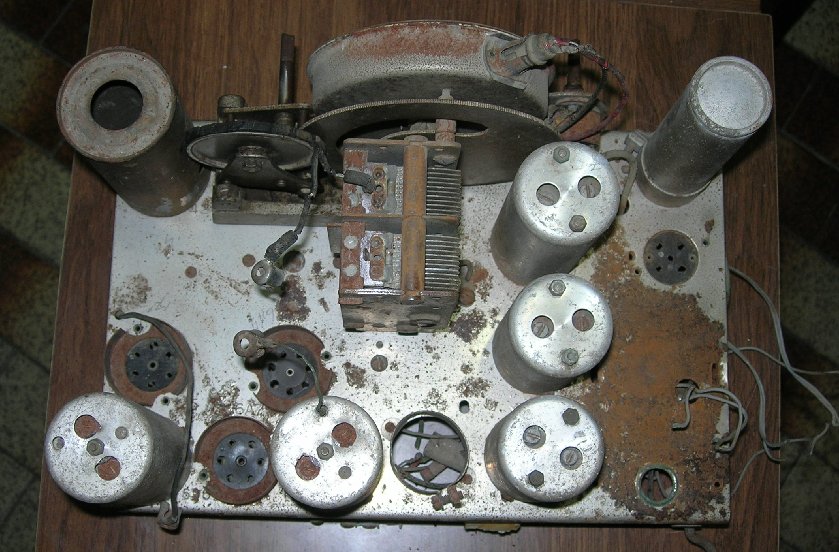

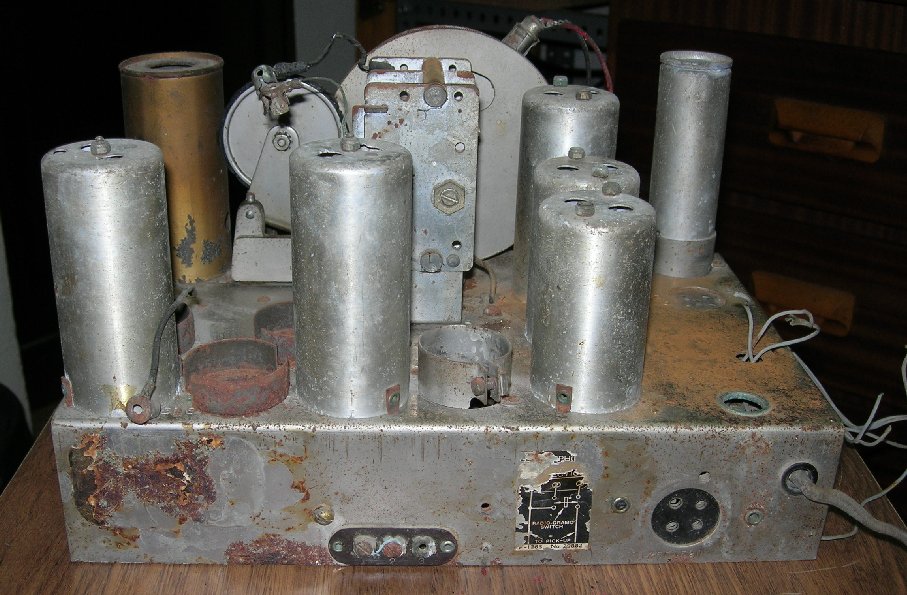

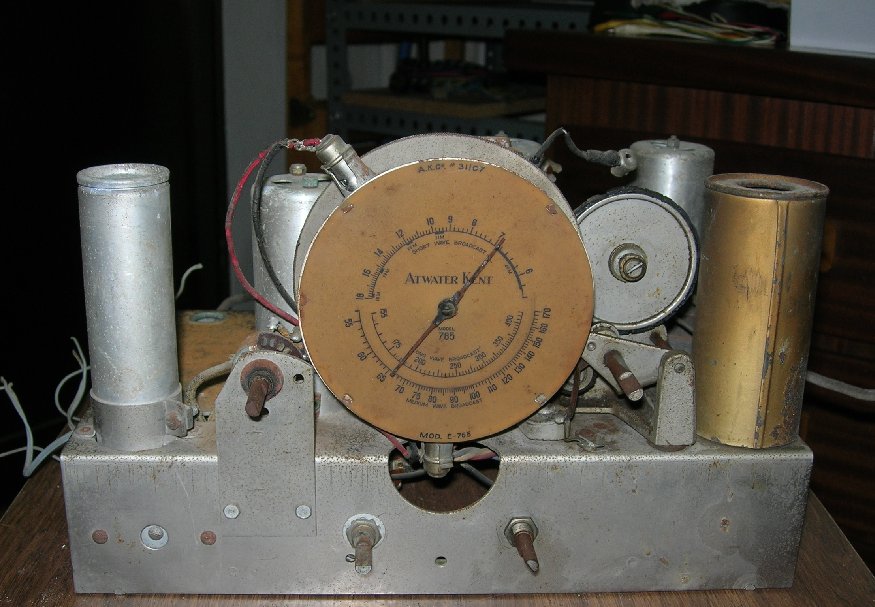

Como se puede ver, aparte de un buen repaso necesita una buena sesión de cosmética.

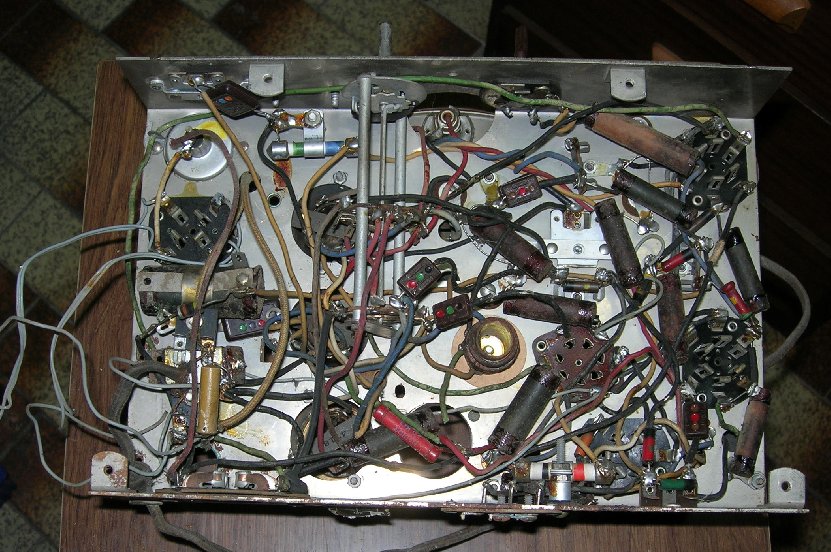

Después de conseguir el esquema
original y el procedimiento de ajuste, al intentar seguir el circuito,
el forro del cableado se caía a trozos quedando el cable

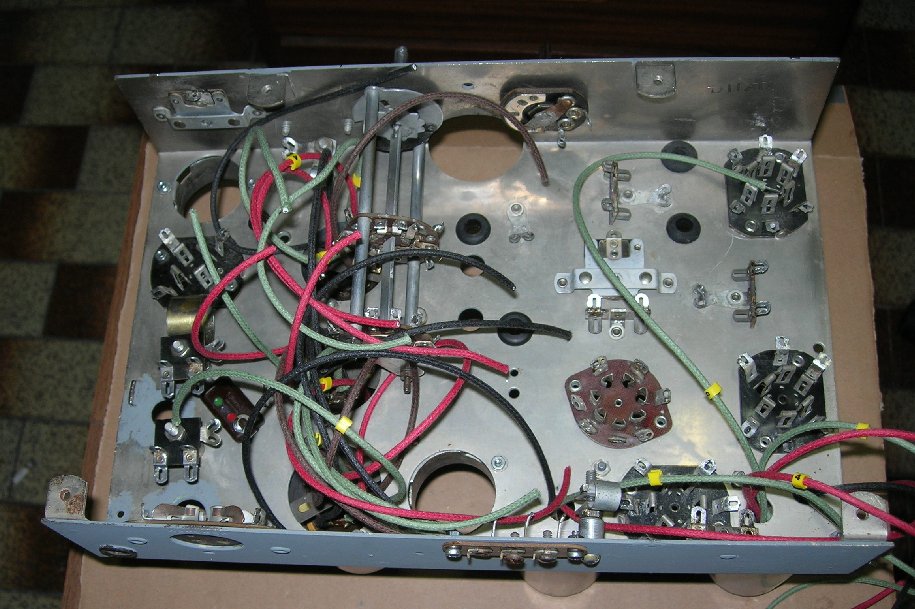

desnudo por lo que he optado por desmontarlo todo y empezar desde
cero.

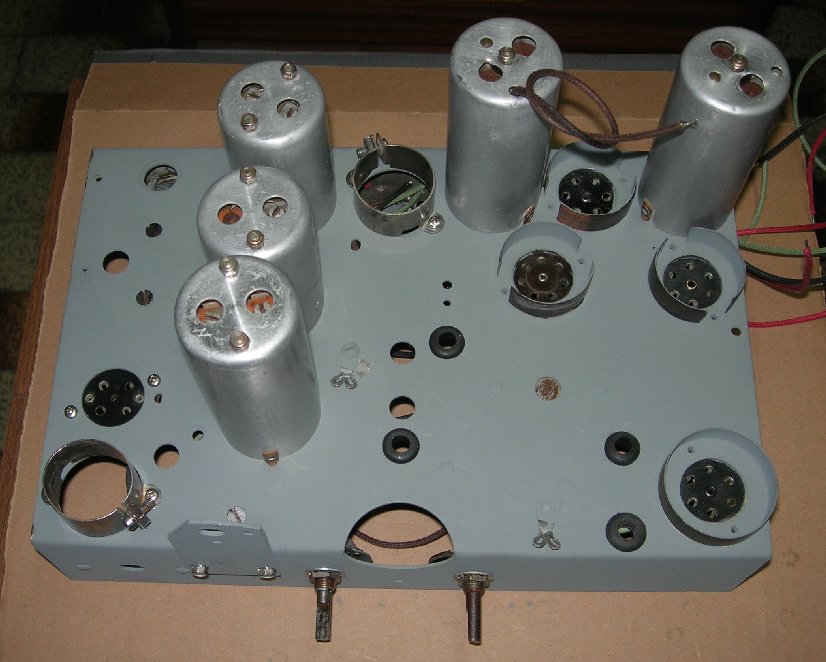

De
ésta forma aprovecho para limpiar y comprobar los
elementos como bobinas, tandem, trimers, conmutador de bandas
etc.
Detalle de su paso por el Instituto de Belleza, sólo se ha
intervenido la parte externa, la interna la he dejado como estaba.
Algunos elementos por su fragilidad no se han fijado, se hará en su momento.
Si hasta ahora he tenido la suerte de que elementos vitales como
bobinas, conmutador de bandas y tandem estaban en condiciones de ser

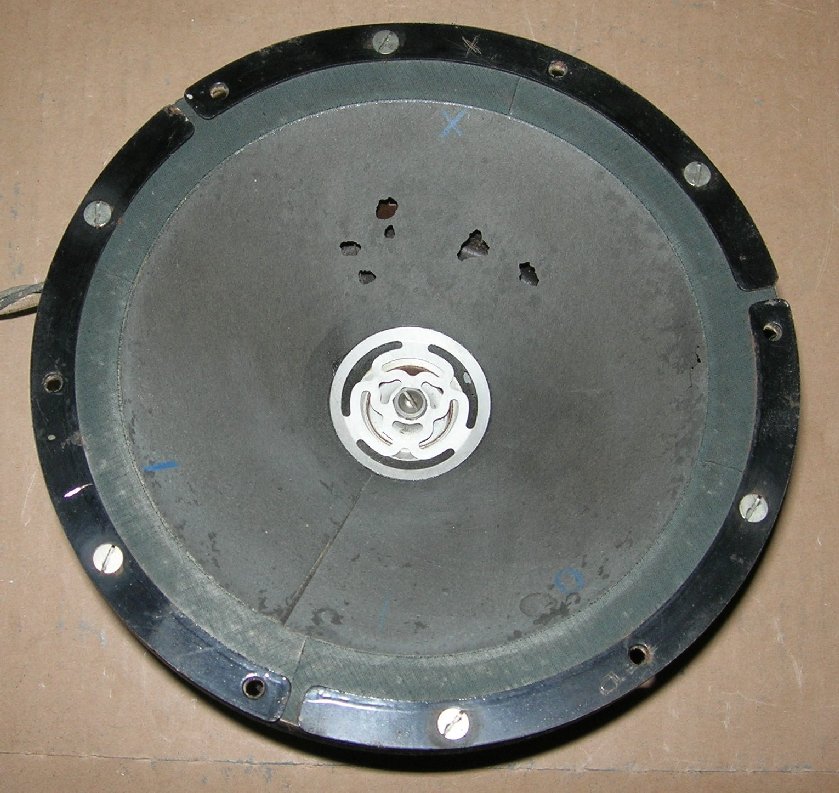

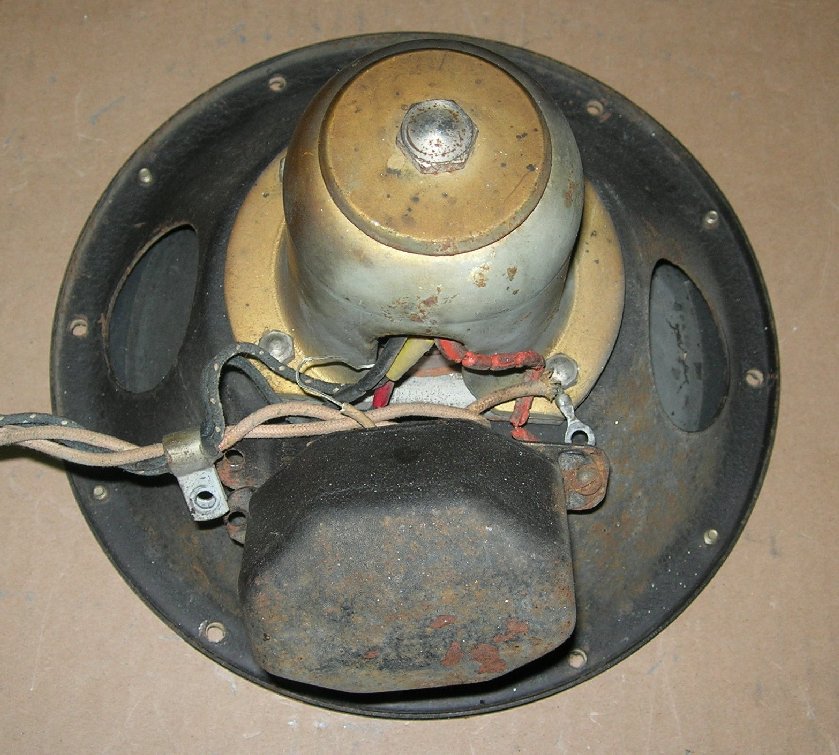

usados, no ocurre lo mismo con el altavoz, se trata de un tipo
electro
dinámico y es de 8 pulgadas, en principio tiene la bobina
móvil totalmente gripada y el cono en bastante mal estado. No se
ha comprobado la bobina de
campo ni el trafo de salida, tiempo al tiempo. Debido a que es
totalmente desmontable y tengo interés en conservarlo como
elemento original, he osado a intentar repararlo, en la

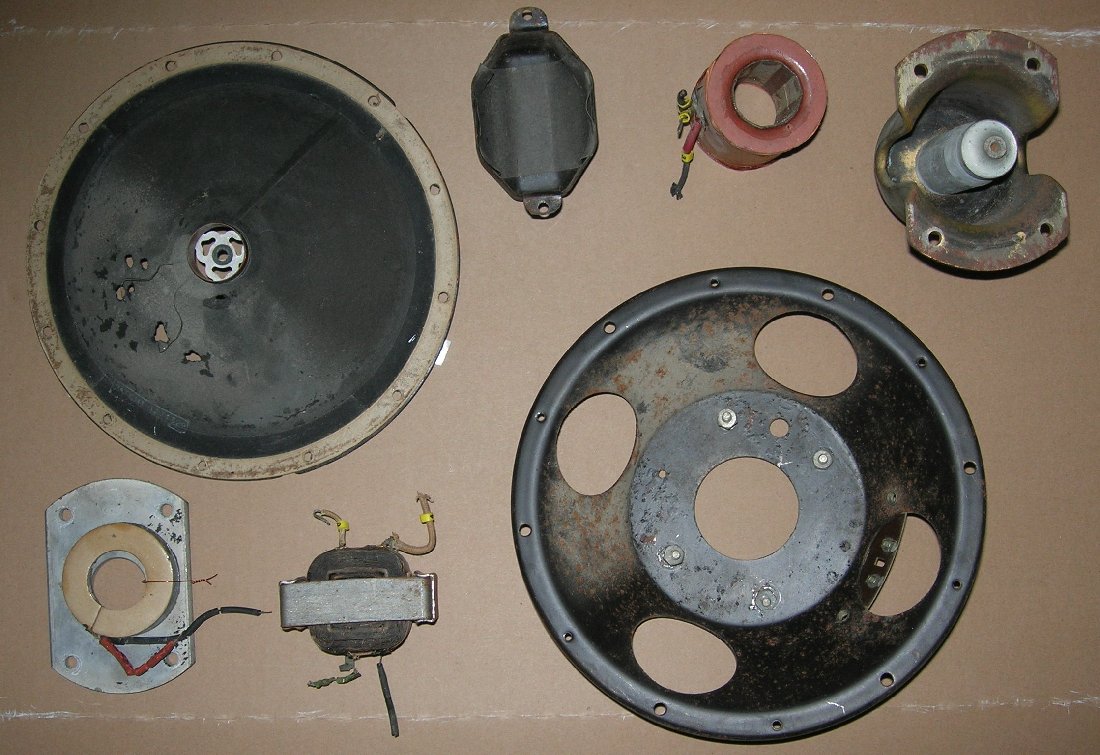

tercera imagen puede verse el despiece del altavoz en cuestión,
en principio parece que a excepción del cono y de la bobina
móvil el resto es útil.

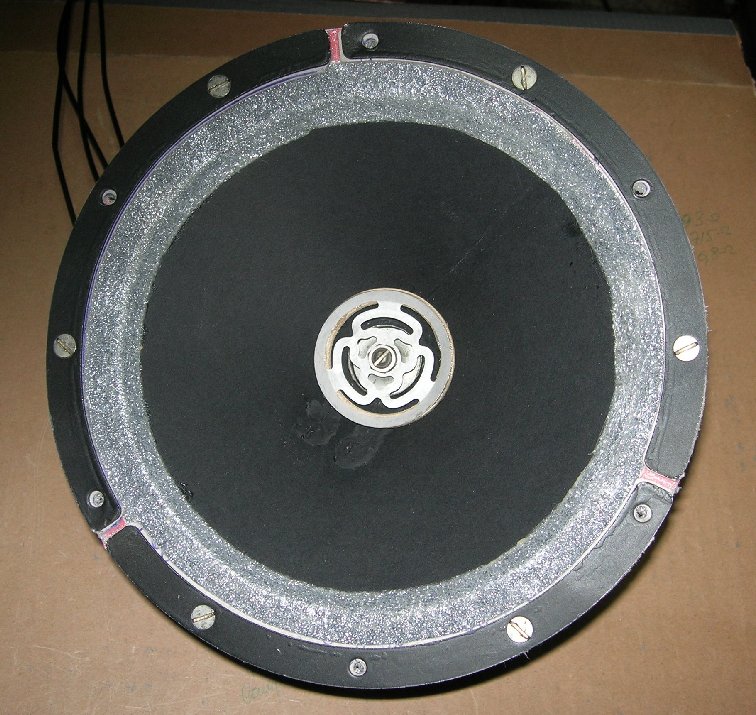

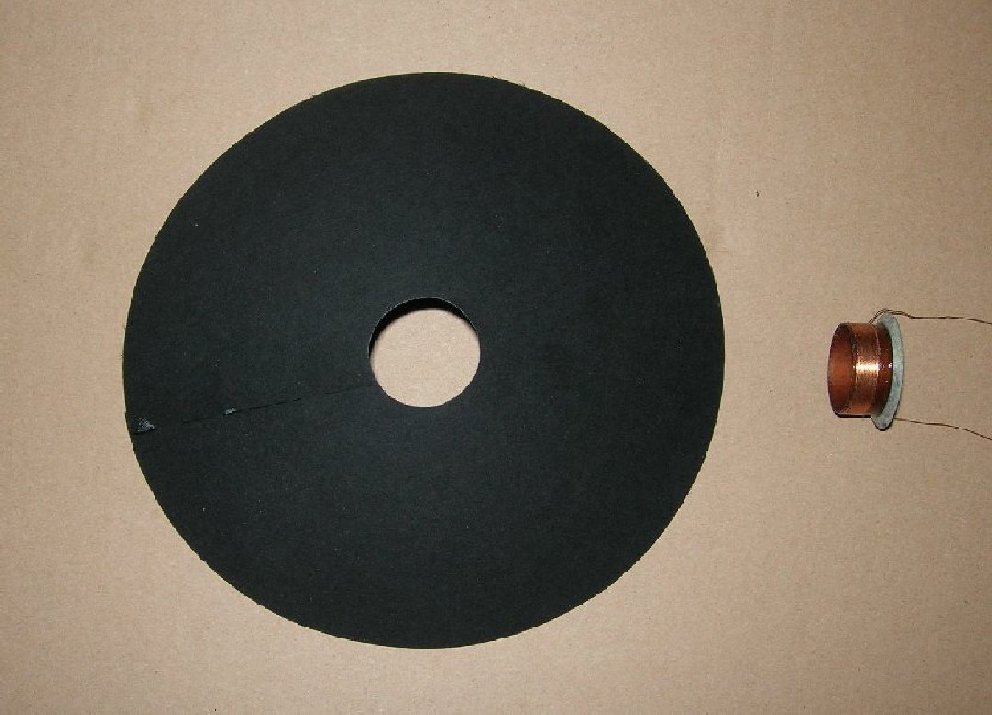

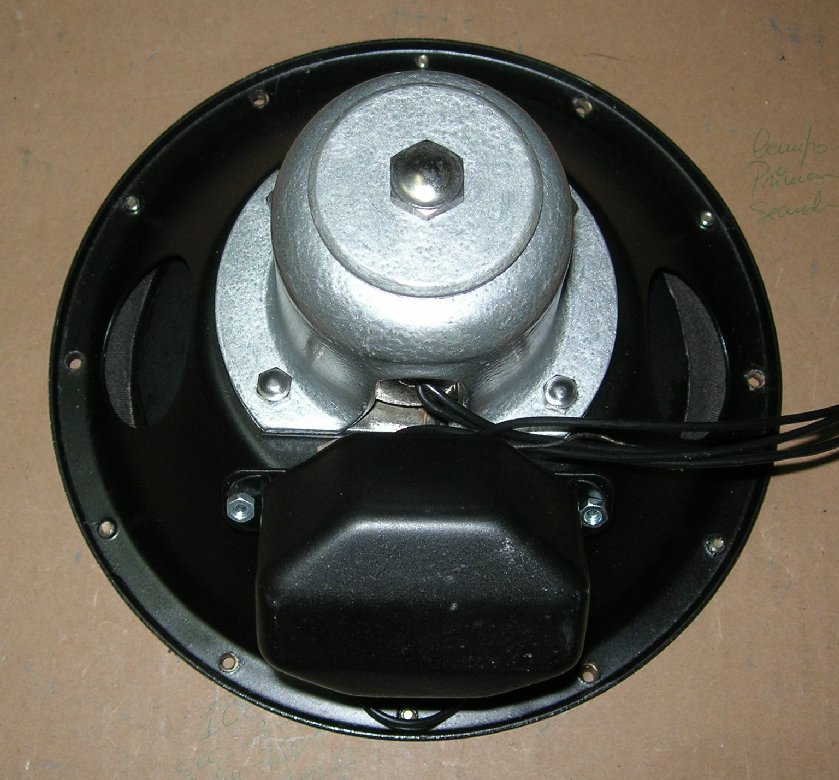

Una vez saneados los componentes que son útiles, se ha
construído un nuevo cono y bobina móvil.

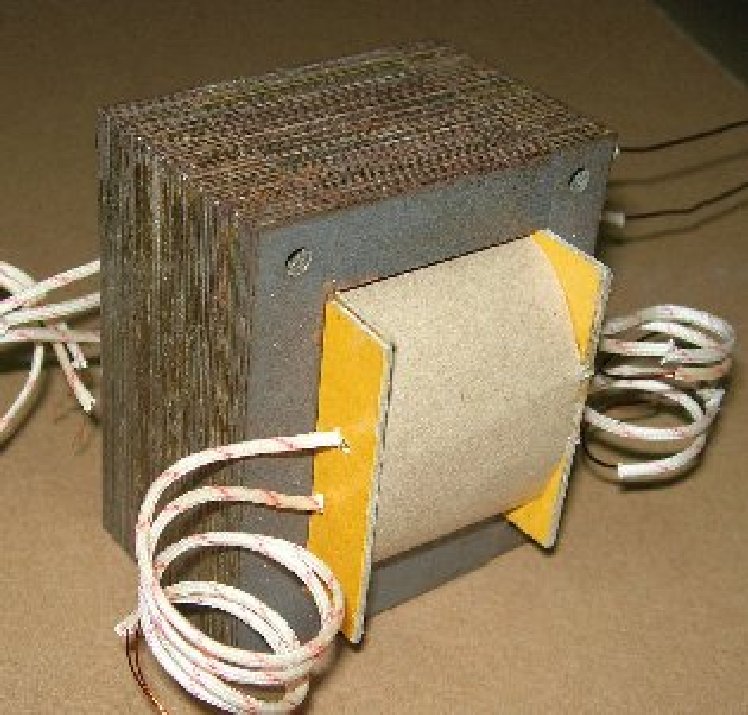

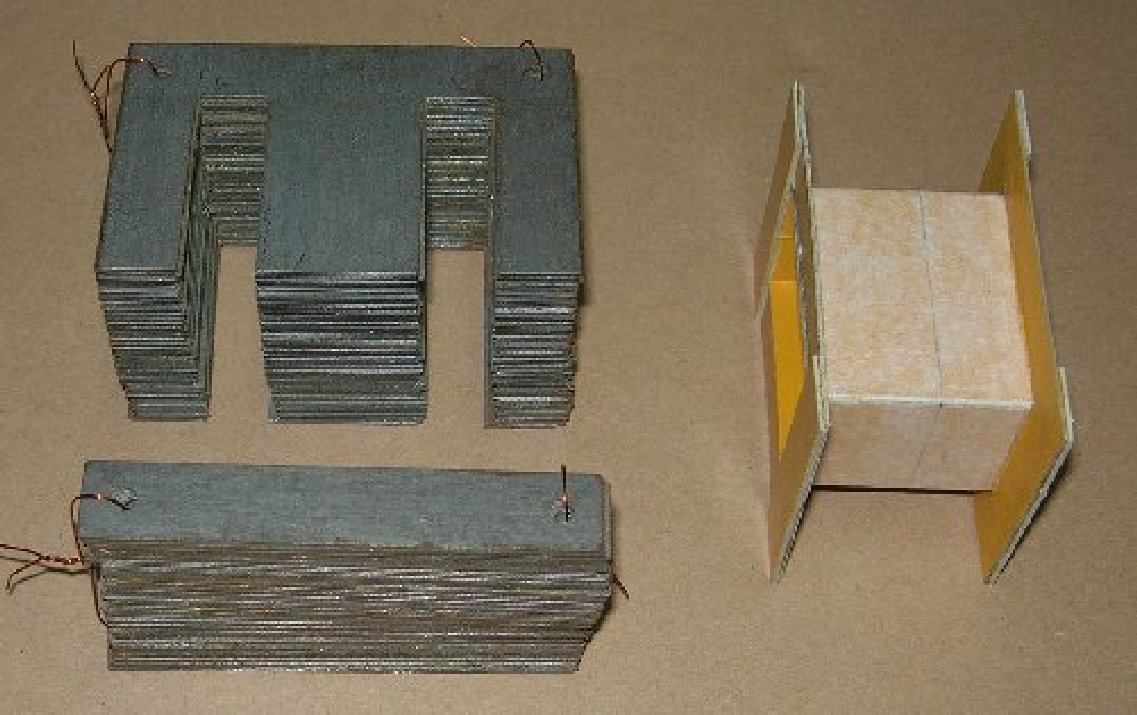

Este receptor llegó a mis manos a falta del transformador de
alimentación por lo que una vez cableado de nuevo y comprobado
con una alimentación externa, he tenido que construir uno
adecuado a su circuíto. Mi intención era devanar el
primario para 230 V. pero no me cabía en el núcleo de
hierro por lo que he tenido que dejarlo para 125 V..
 |
 |
Hasta
ahora he podido ir superando los contratiempos que se me han ido
presentando, ahora bien, he llegado por decirlo de alguna manera
a la etapa final en la que tengo que construir el mueble que
"alojará" al veterano receptor.
Navegando por la Red en busca de
receptores antiguos tipo capilla, he podido hacerme una idea de lo que

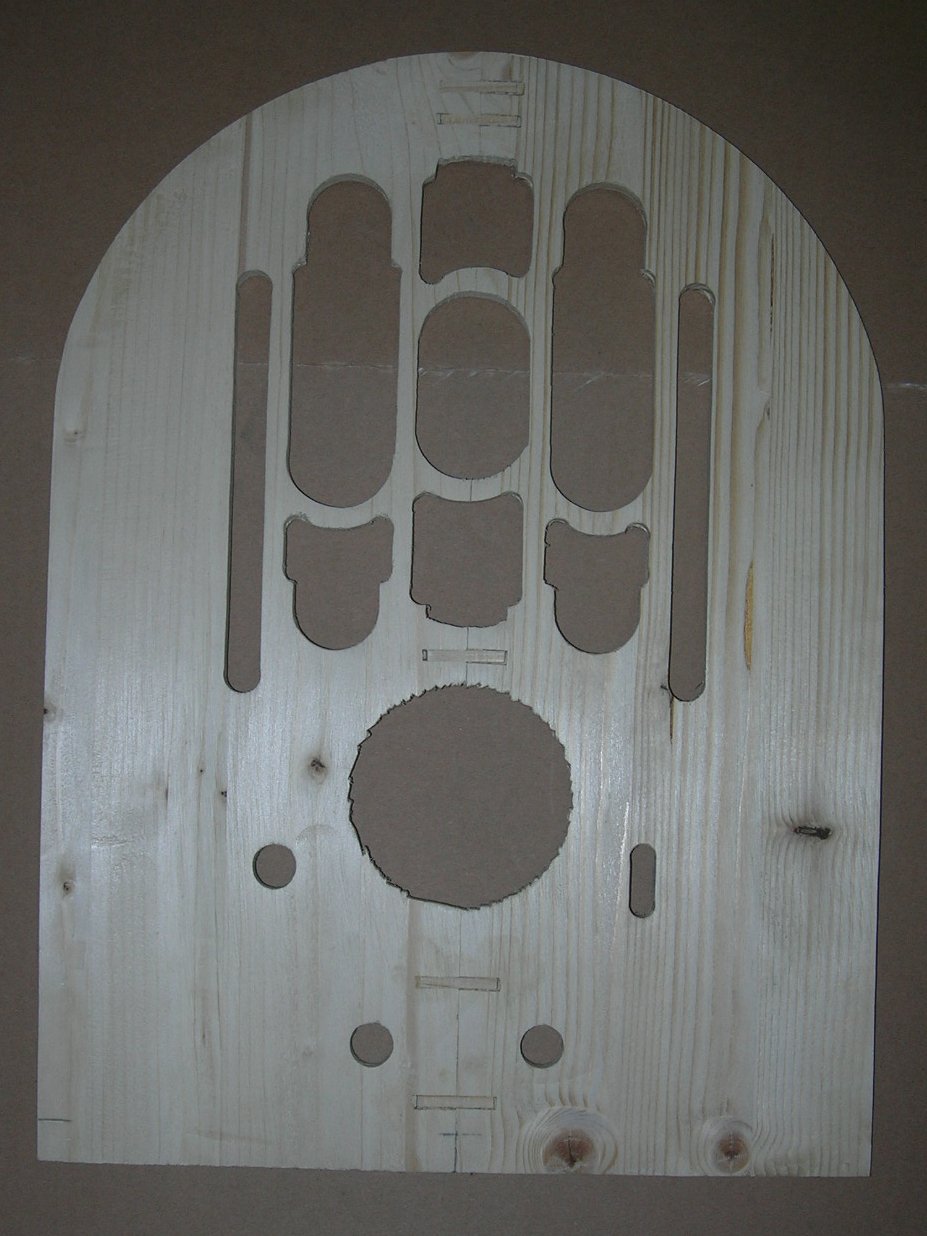

podría hacer que no fuera demasiado complicado. Una vez decidido
he confeccionado la plantilla de lo que será el frontal del
mueble y se ha cortado sobre una tabla de pino vulgar y corriente de 19
m/m. de espesor que al final se ha rebajado a 8 m/m. Tanto los bordes
de la celosía del espacio destinado al altavoz como el
círculo del dial se retocarán lo que corresponda al poder
presentar el chasis en su sitio y antes de chaparlo con algun tipo de
madera noble.
Continuará
