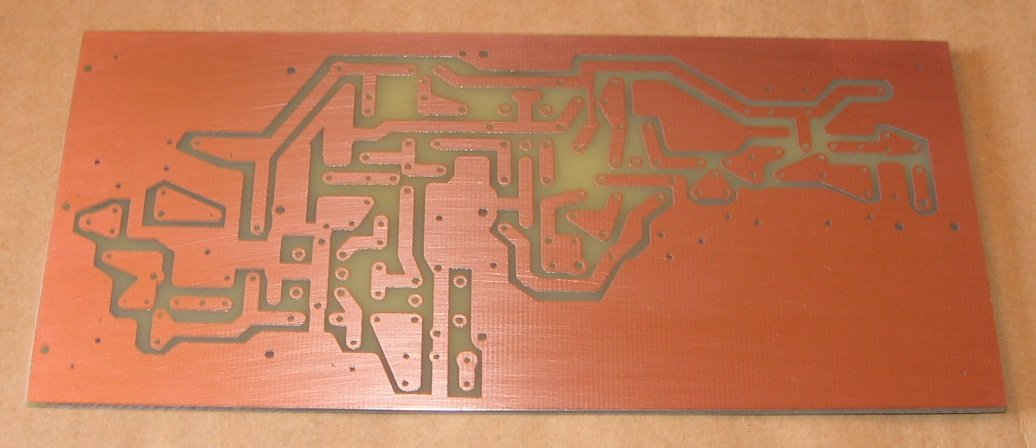

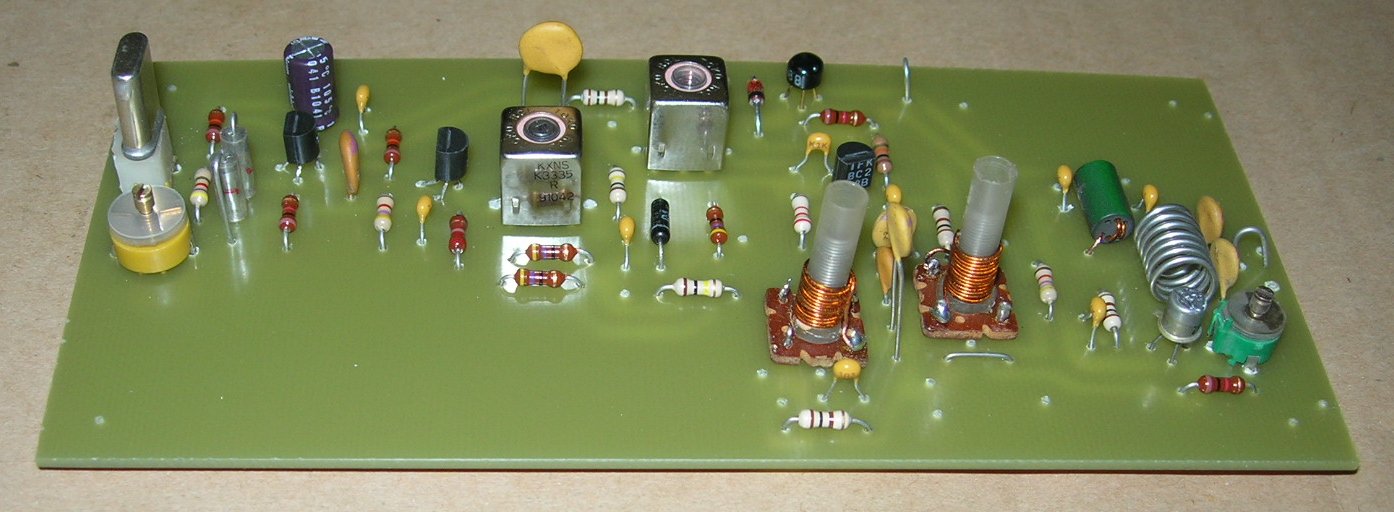

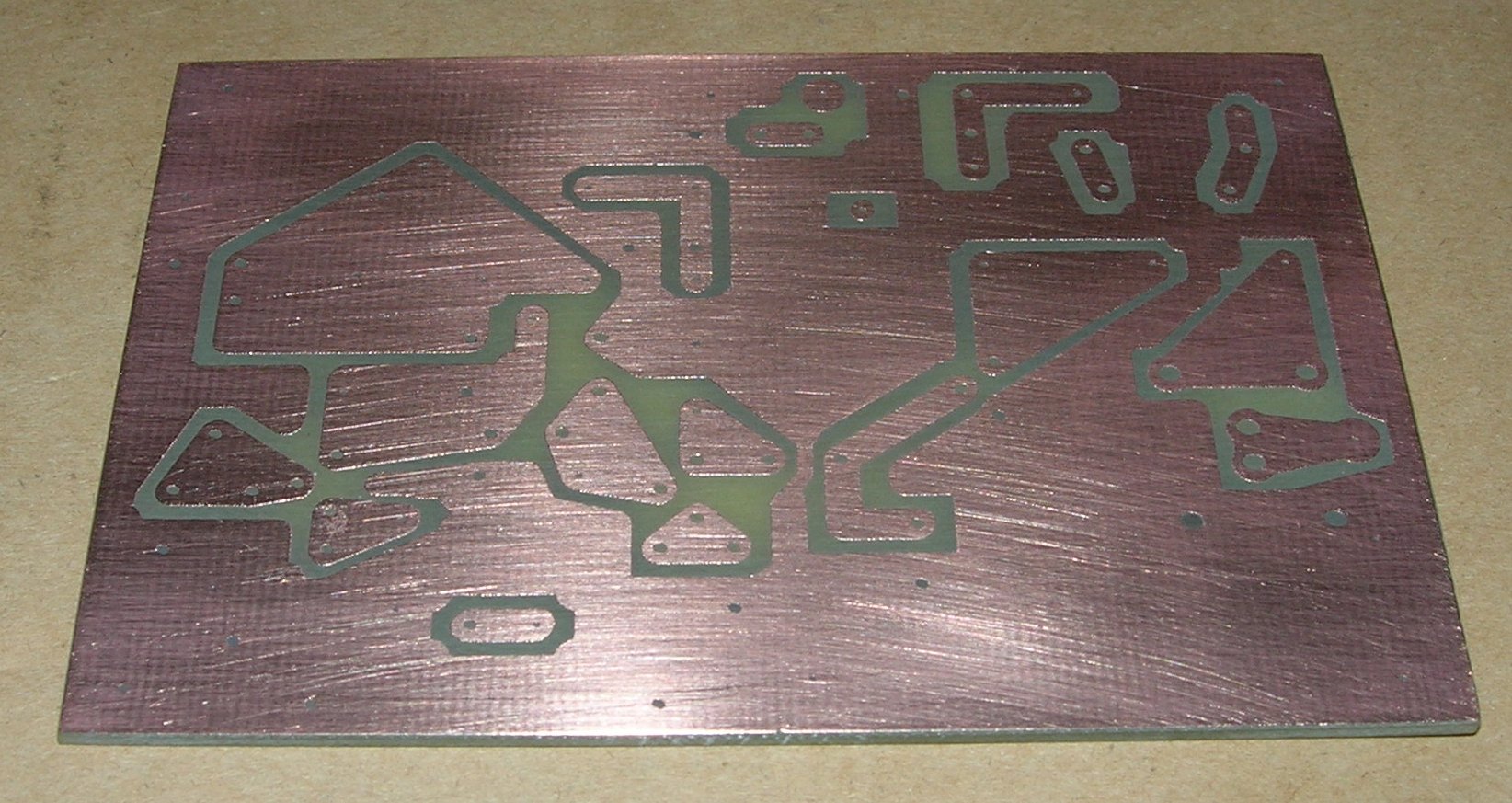

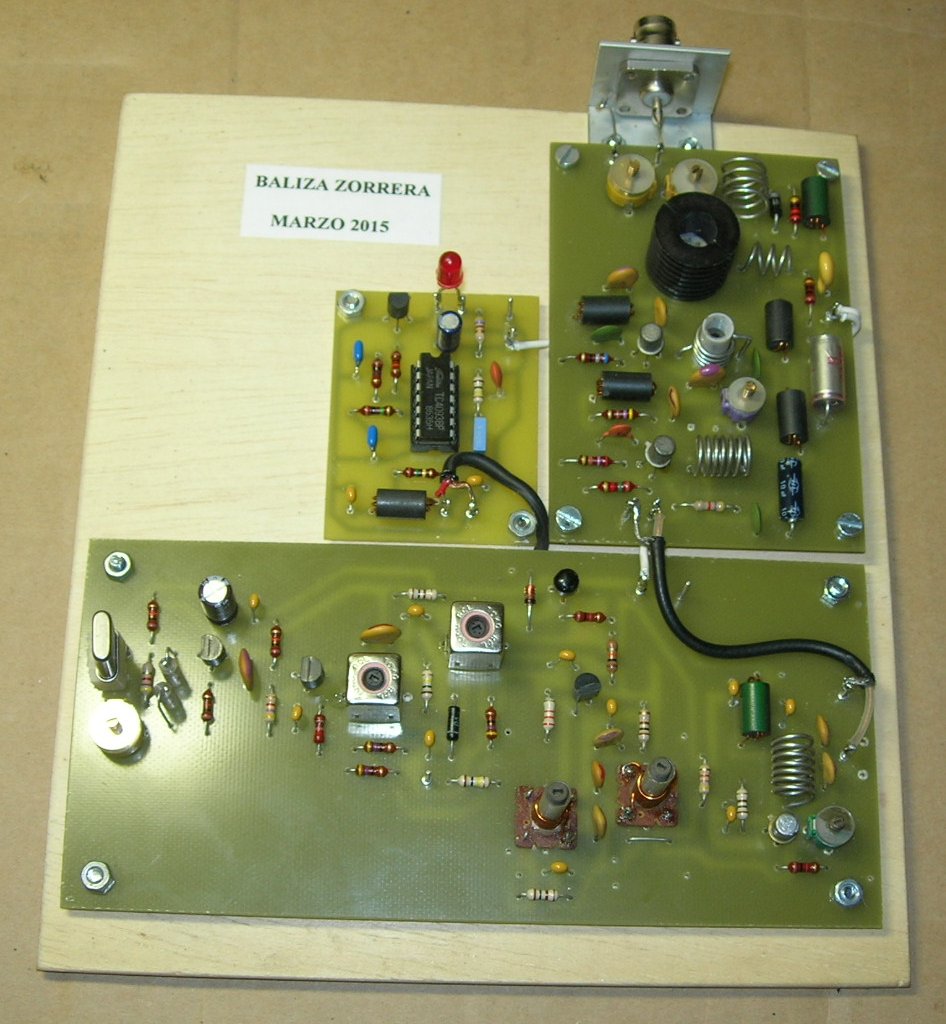

Esta
placa dobla en tamaño a la del emisor y es debido a que al
usar un cristal de 27 Mhz. oscilando en su frecuencia
fundamental (como es sabido trabajan en el tercer
sobretono) de tal forma que partiendo de 9 Mhz., en el colector
del segundo transistor tenemos 18 Mhz. y acoplando
convenientemente un diodo varicap que produzca una desviación de
frecuencia al ritmo de la modulación ya tendremos la
pretendida F.M., éstos 18 Mhz. serán multiplicados
por 2 obteniendo 36 Mhz. que a su vez serán doblados
entregando 72 Mhz. a su salida los cuales pilotarán la etapa
final.

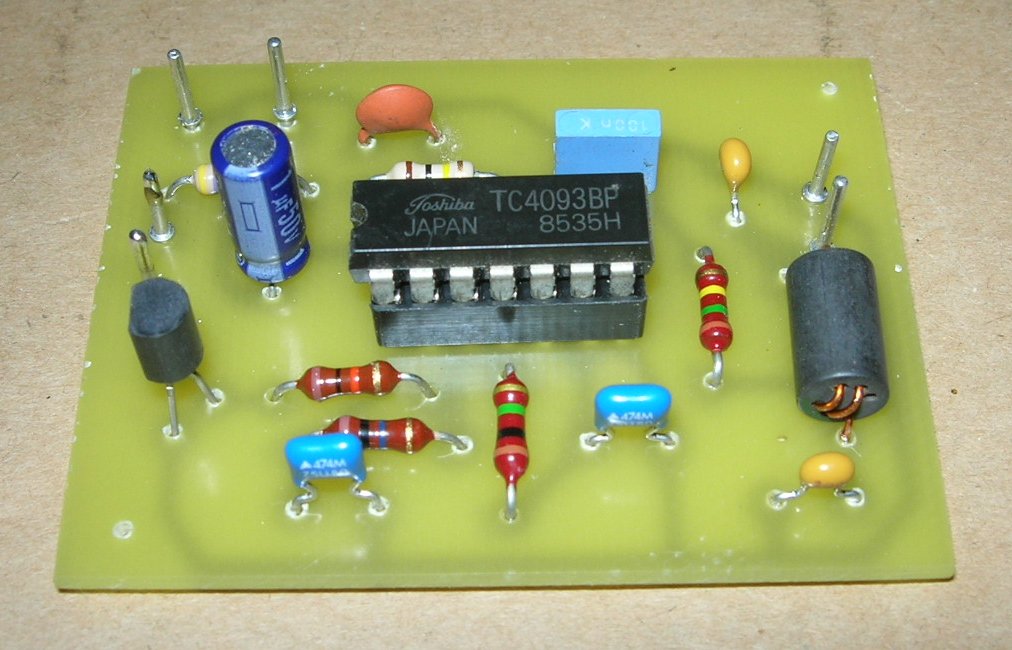

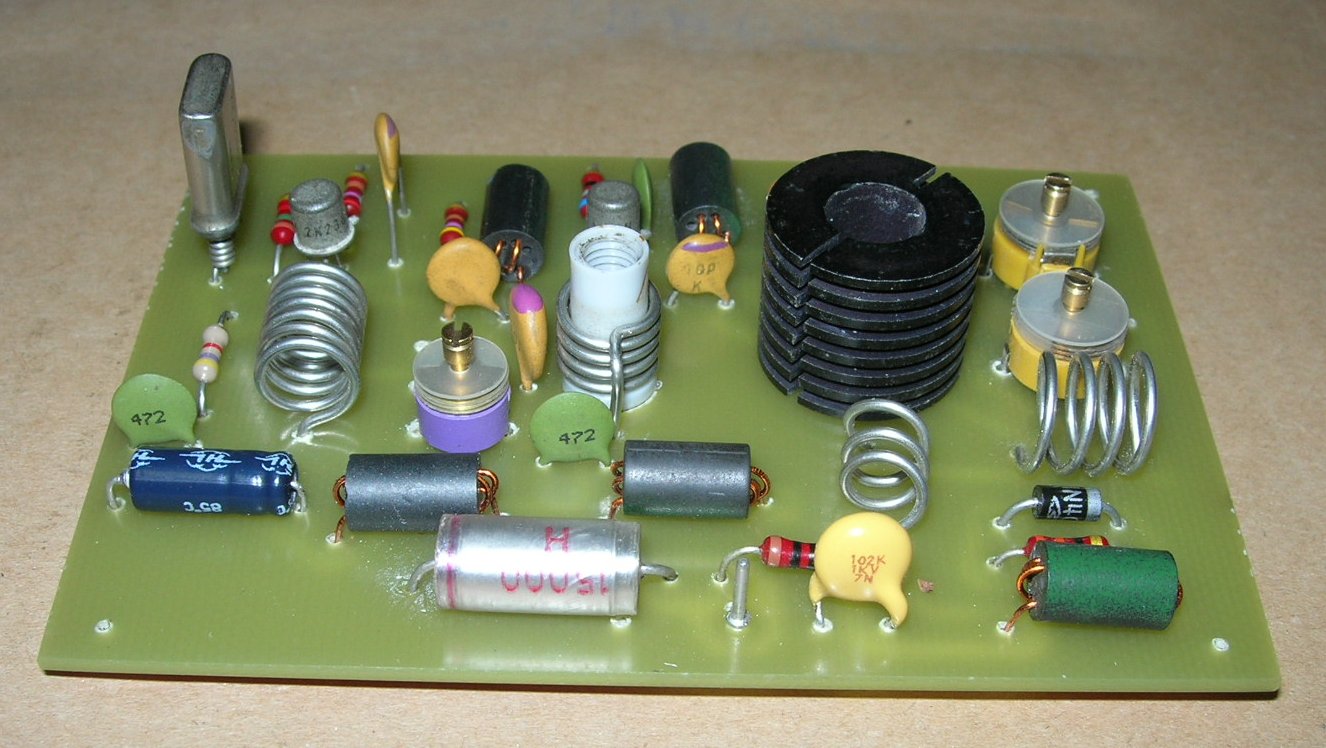

Por éste motivo la placa tiene que alojar dicha cadena de multiplicación. Si se hubiera utilizado un cristal de 72 Mhz., sólo hubiera sido necesaria la placa del emisor.
