Multi Fuente para Taller
Cuando preciso comprobar alguno de mis cacharros a válvulas,
tengo que improvisar las tensiones correspondientes con un trafo por
aquí, otro trafo por allá, la mesa llena de hilos
que van y vienen y en alguna ocasión algún que otro
calambrazo, en resumen, un desastre, por lo que he decidido darle
solución construyendo una multi fuente que me evite éstas
situaciones engorrosas.

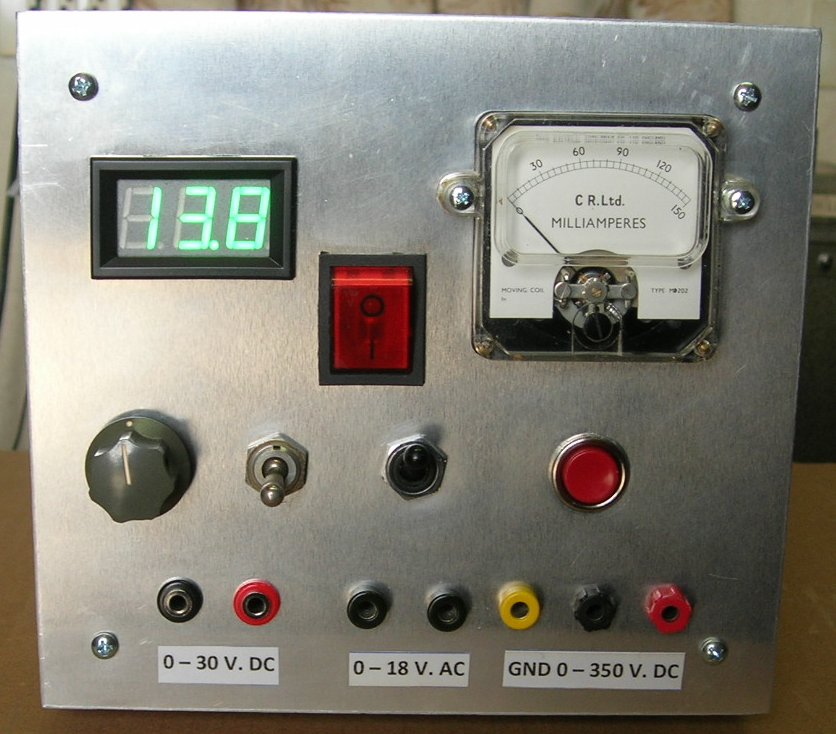

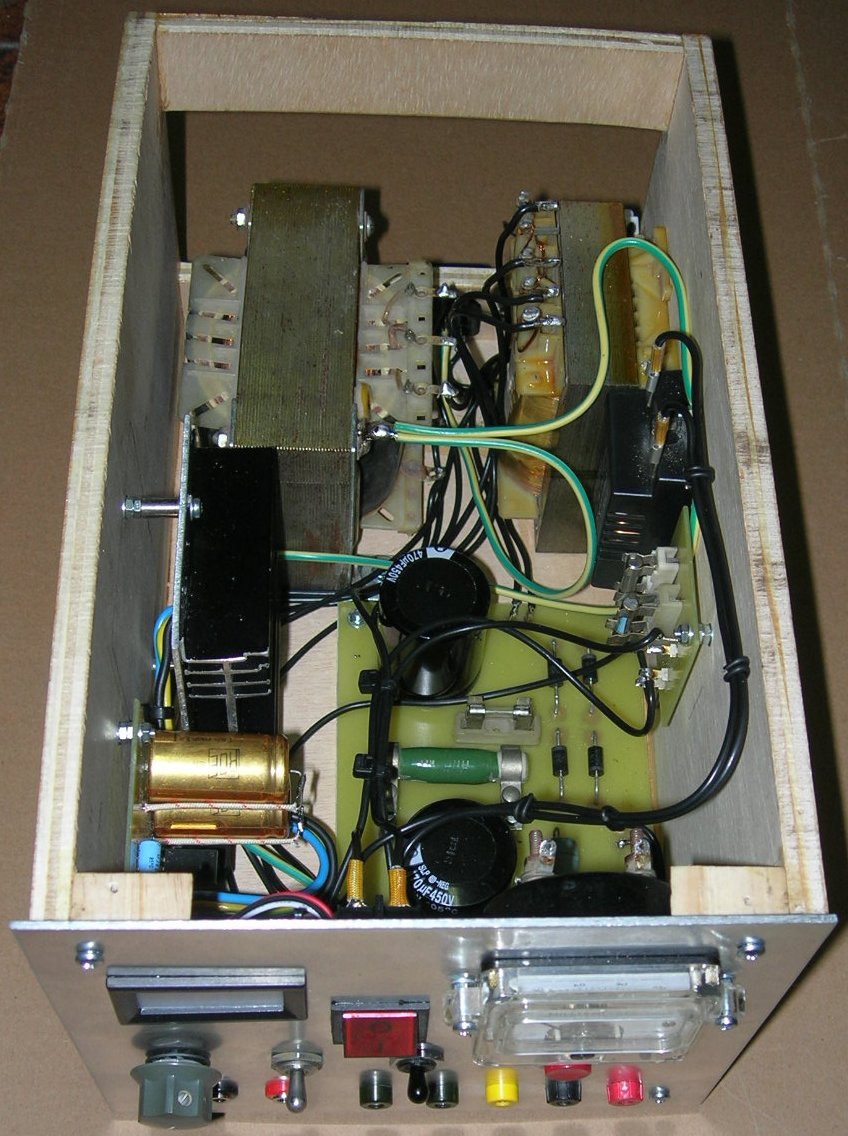

Con éste montaje, puedo disponer de las tensiones necesarias
para mis experiencias, de 0 a 18 V. AC 5 A., de 0 a 350 V. DC 150 mA. y
ya de paso le incluyo un fuente variable y estabilizada de 1.2 V. a 30
V. DC con capacidad de 3 A.
Ahh... y para evitar éstos calambrazos espontáneos, le
incluyo una seguridad, que mediante un pulsador y una
resistencia, deriva la carga de los electrolíticoa a masa, lo
que puedo observar con la caída a cero del
miliamperímetro.
