Esto es mi versión "Wooden Box" del Whaddon Mk VII, también llamado Paraset. Se trata de un pequeño Transceptor a válvulas usado por los agentes británicos y la resistencia infiltrados en territorio ocupado por las fuerzas alemanas en la II guerrra mundial para comunicar a Londres los movimientos de las tropas nazis. He de decir que no ha sido tarea fácil el localizar determinados componentes, por mi parte he procurado respetar en cuanto me ha sido posible el diseño original.

Mi fuente de inspiración

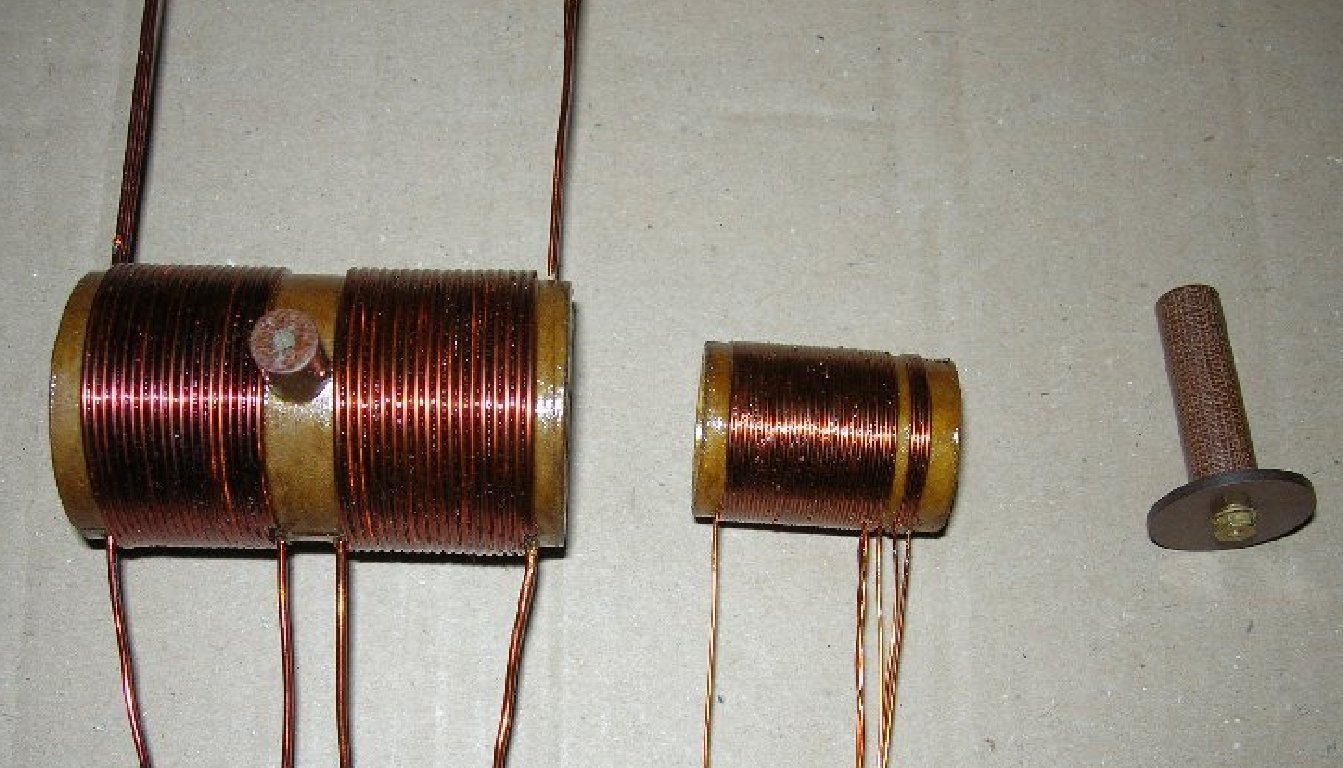

Las bobinas

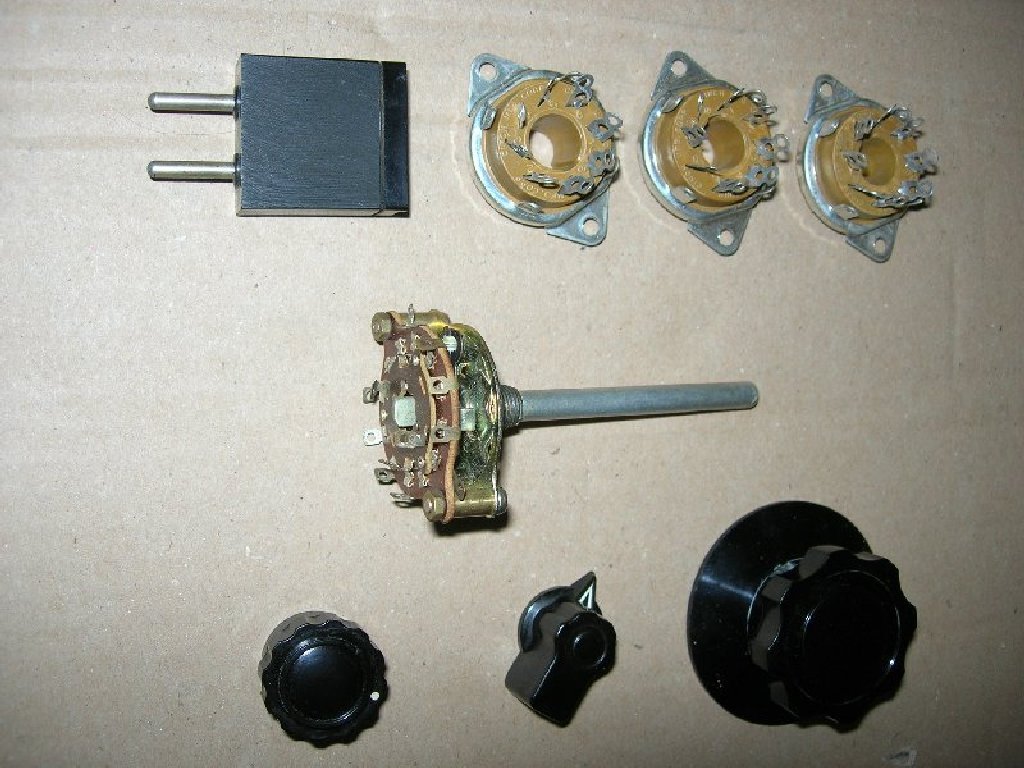

Recopilando material

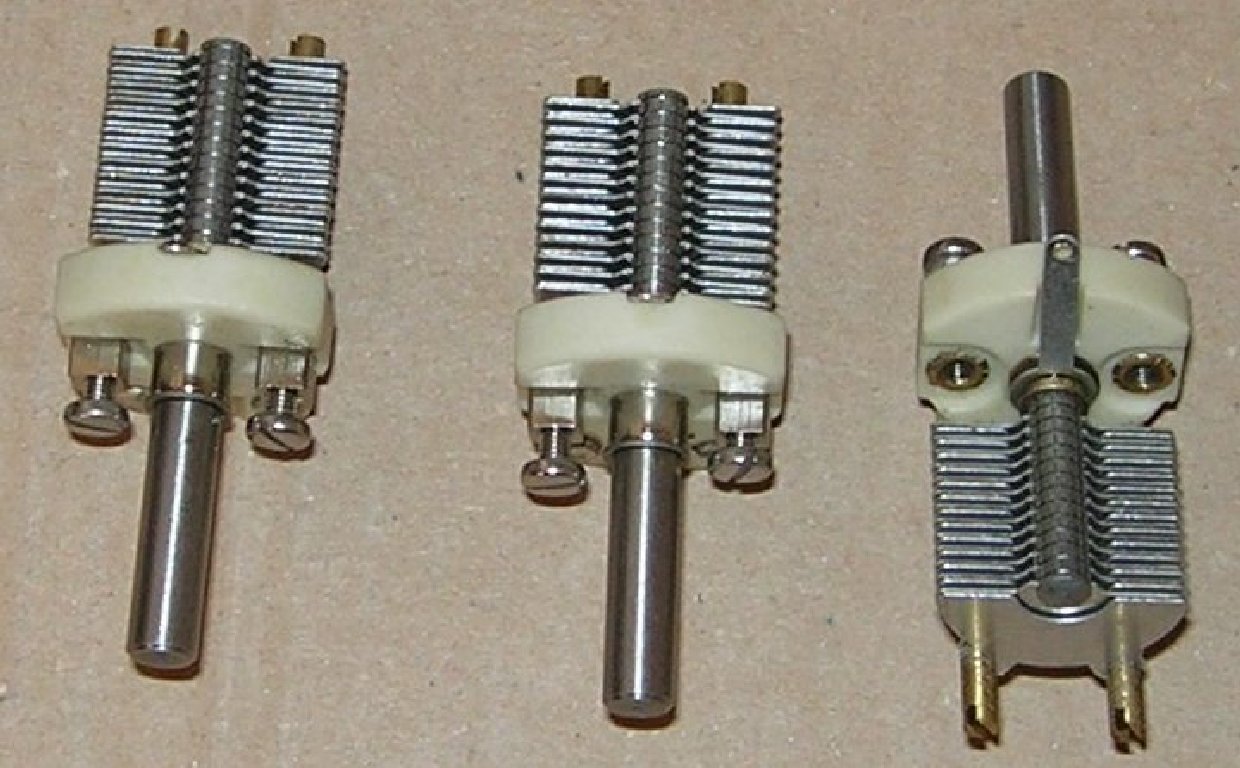

Para las conexiones principales, se ha usado cable forrado de algodón. Los condensadores variables se tuvieron que encargar "sobre pedido".

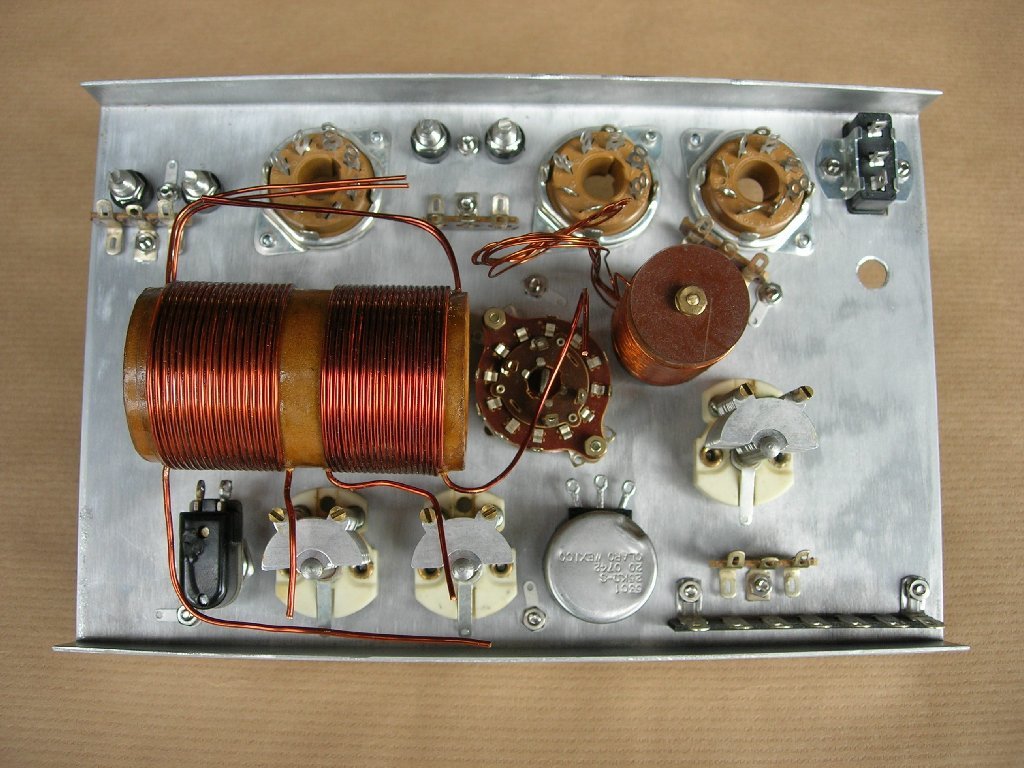

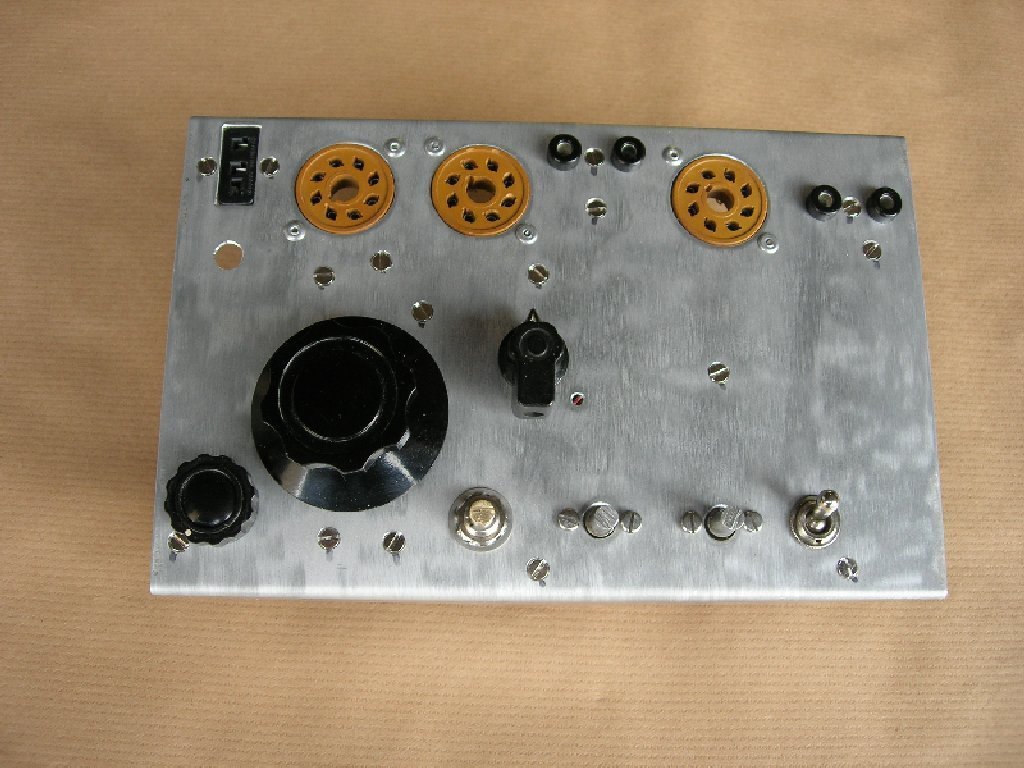

El chasis está hecho con plancha de aluminio de 1.5 m/m. de espesor y debidamente mecanizado.

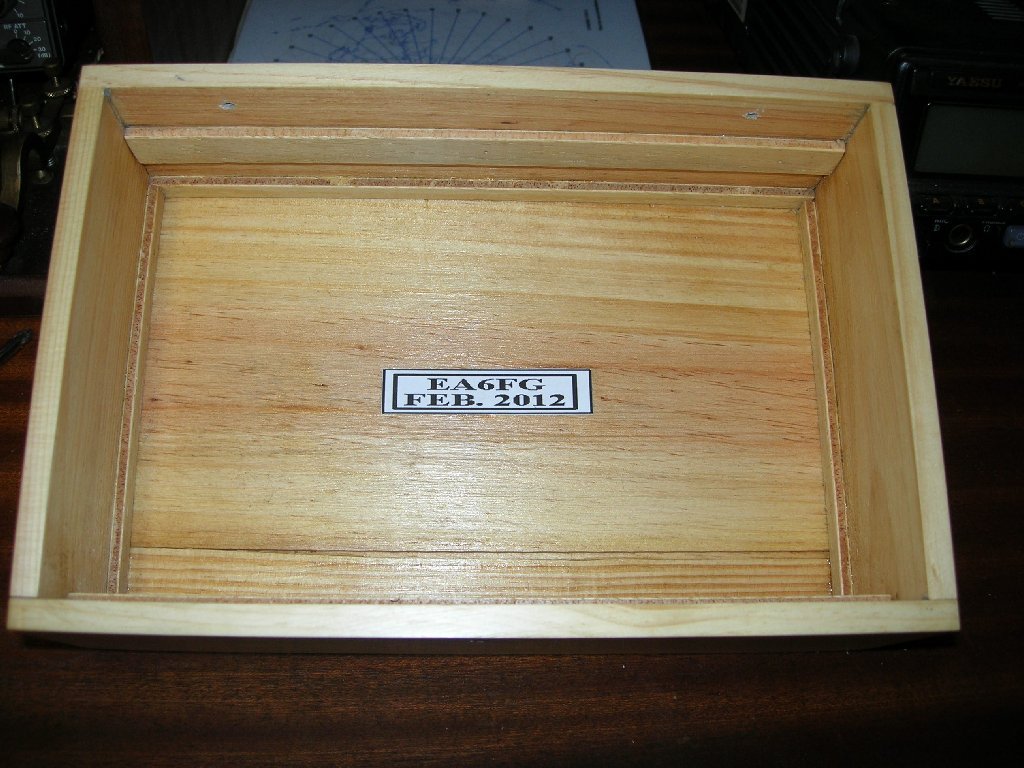

Las primeras versiones se fabricaron con el contenedor de madera, en mi caso aproveché las tablillas de una caja de botellas de vino, que suelen acompañar a los lotes de Navidad.

Debido a que no tengo intención de usar éste equipo en portable, le he construido la fuente de alimentación para corriente alterna. Modifiqué un viejo trafo que tenía suficiente espacio libre en el núcleo para devanar los nuevos secundarios de alta y el de filamentos. Para aparentar un aspecto Vintage, se ha usado un cable de "plancha" teñido de negro como cable de alimentación.

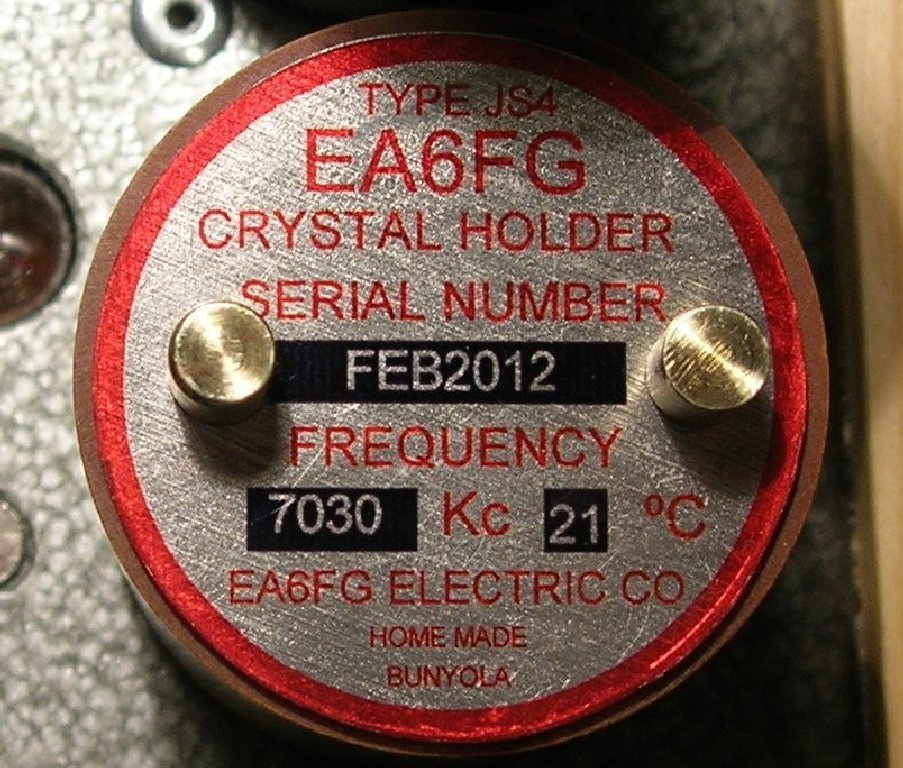

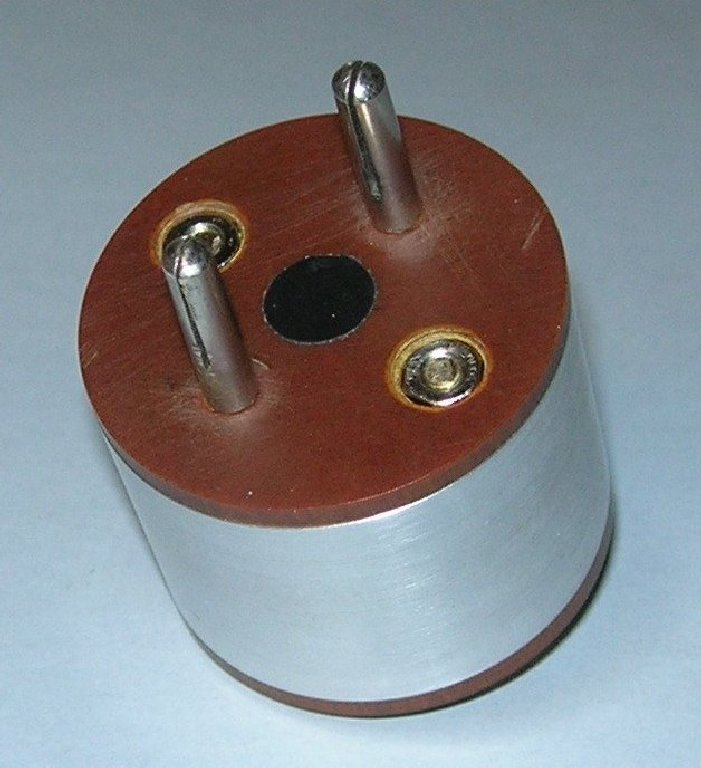

También por su aspecto Retro, al cristal le construí éste contenedor. En su interior, se ha soldado un cristal con cápsula HC49/U de 7.030Mhz. (espero que aguante).

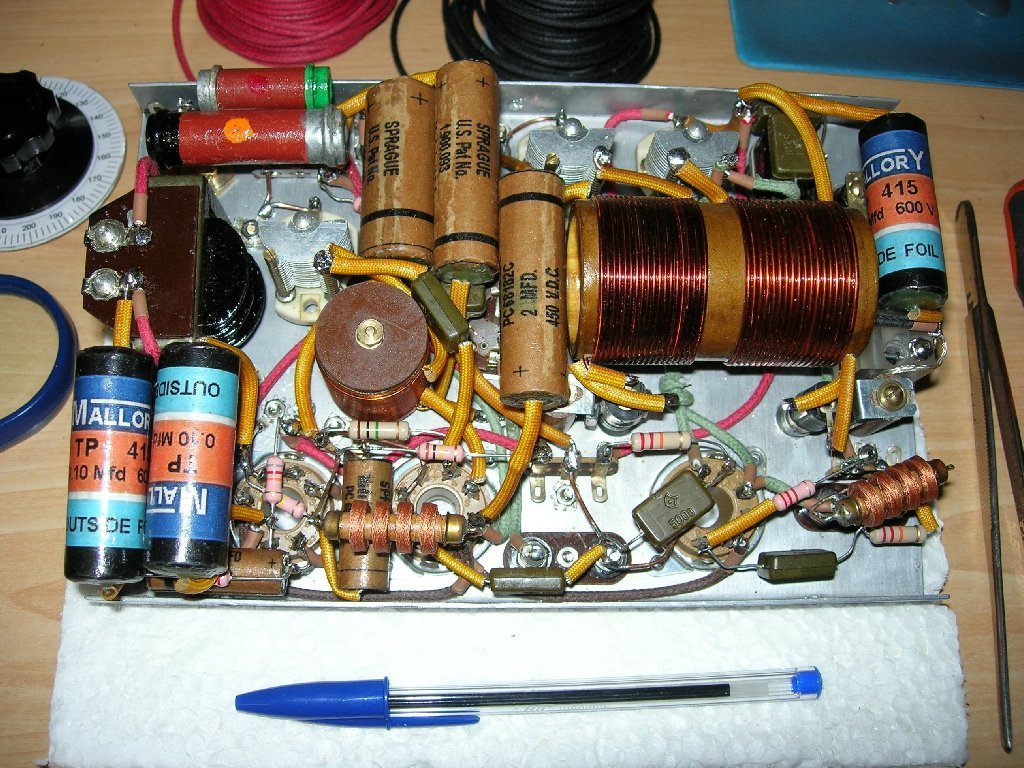

 Los condensadores electrolíticos, los de poliester y las resistencias de absorción, todos ellos de manufactura actual están "disfrazados" para aparentar un aspecto Vintage. En la primera foto se puede ver el detalle. El choke de audio es un viejo trafo de salida de audio de un musiquero valvulero previamente modificado.

Su funcionamiento es satisfactorio, en TX entrega alrededor de 4 Watts. con tono más que decente. En RX lo que se puede esperar de un reactivo. Como siempre y a pesar de los contratiempos, he disfrutado con su realización.
