Repetidor VHF
En ésta ocasión se trata de rehabilitar
un veterano repetidor Teltronic mod. RP-30. Este equipo trabaja en
frecuencias sobre los 158 Mhz. y está controlado a cristales de
cuarzo.

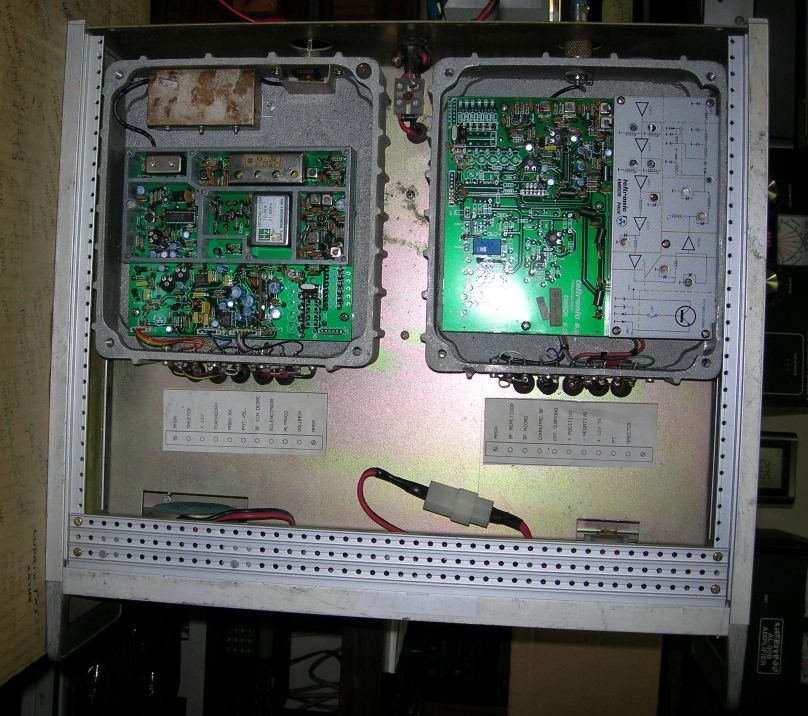

Una vez testeado se ha visto que el módulo emisor no entregaba
nada de potencia, por suerte disponía de un módulo igual
que si funcionaba y sólo se ha tratado de sustituirlo. Lo que me

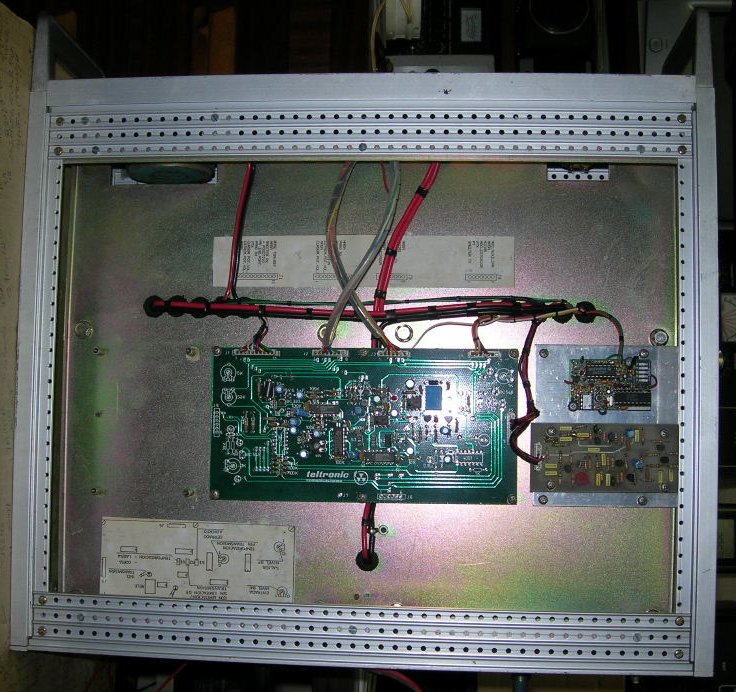

enredó un tiempo fué el conseguir entender
mínimamente el funcionamiento de la placa que controla la
lógica del equipo.
Ha sido una experiencia muy didáctica, me ha dado la
ocasión de "jugar" con un tema desconocido para mí y
pasar un par de tardes ajustando tanto el RX como el TX. con la
ayuda del generador de RF y la correspondiente carga ficticia.
En la comprobación final se ha observado que pese a usar la
carga ficticia en TX y tan sólo con un trozo de hilo de unos 20
cm. como antena de recepción en ocasiones quedaba "enganchado"
pero supongo que es normal debido a que no dispongo de las
correspondientes cavidades para evitar ésta
realimentación.

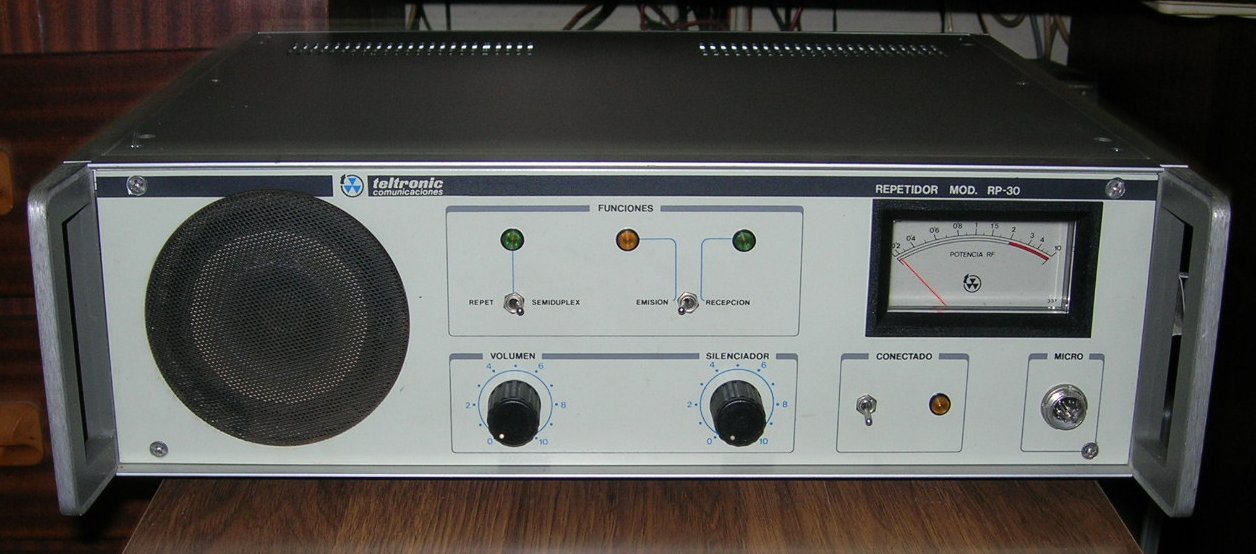

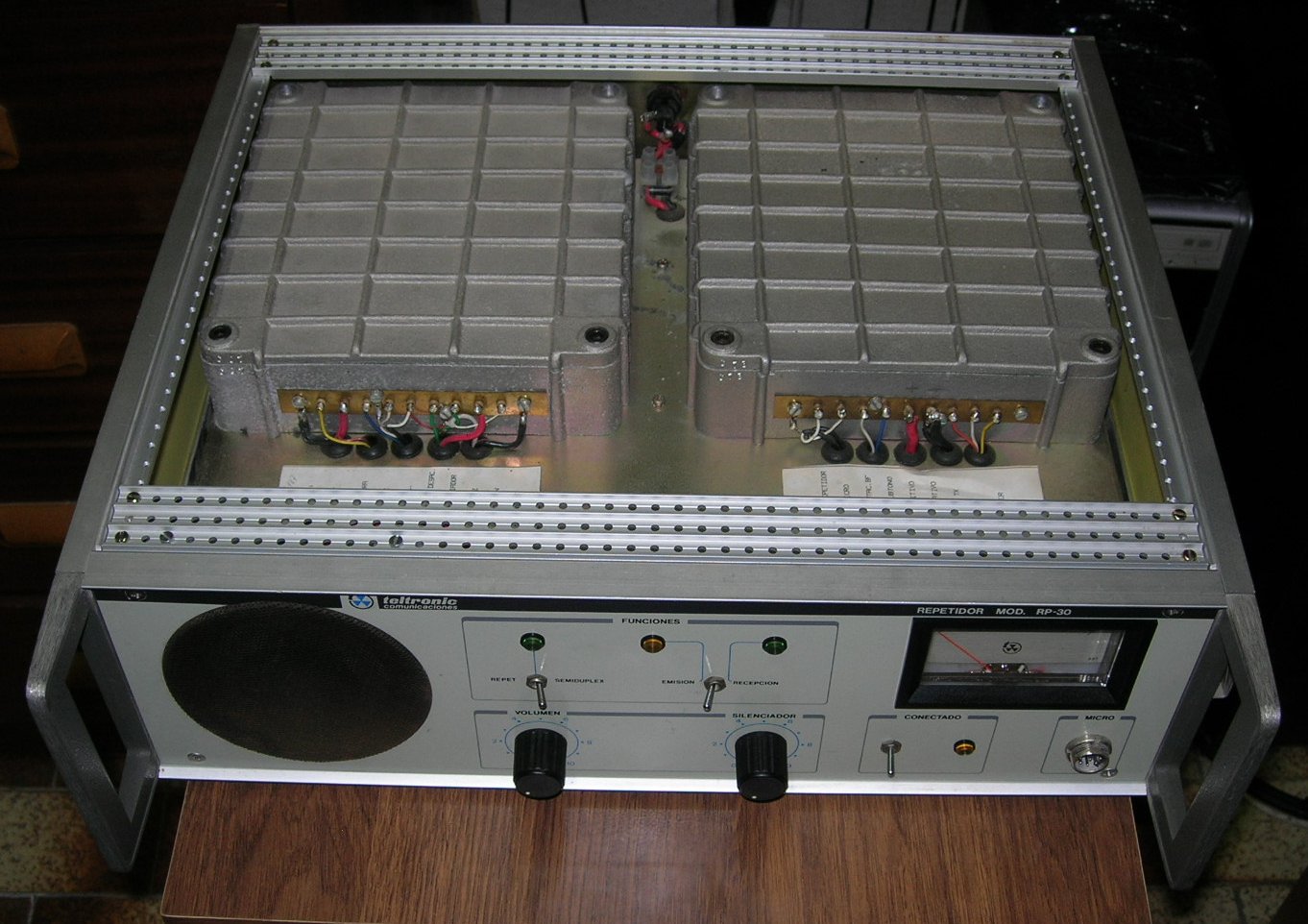

Esto es el resultado final después de un buen lavado de cara.
