Sintonizador Antena End Fed de media onda para la banda de 30 mts.

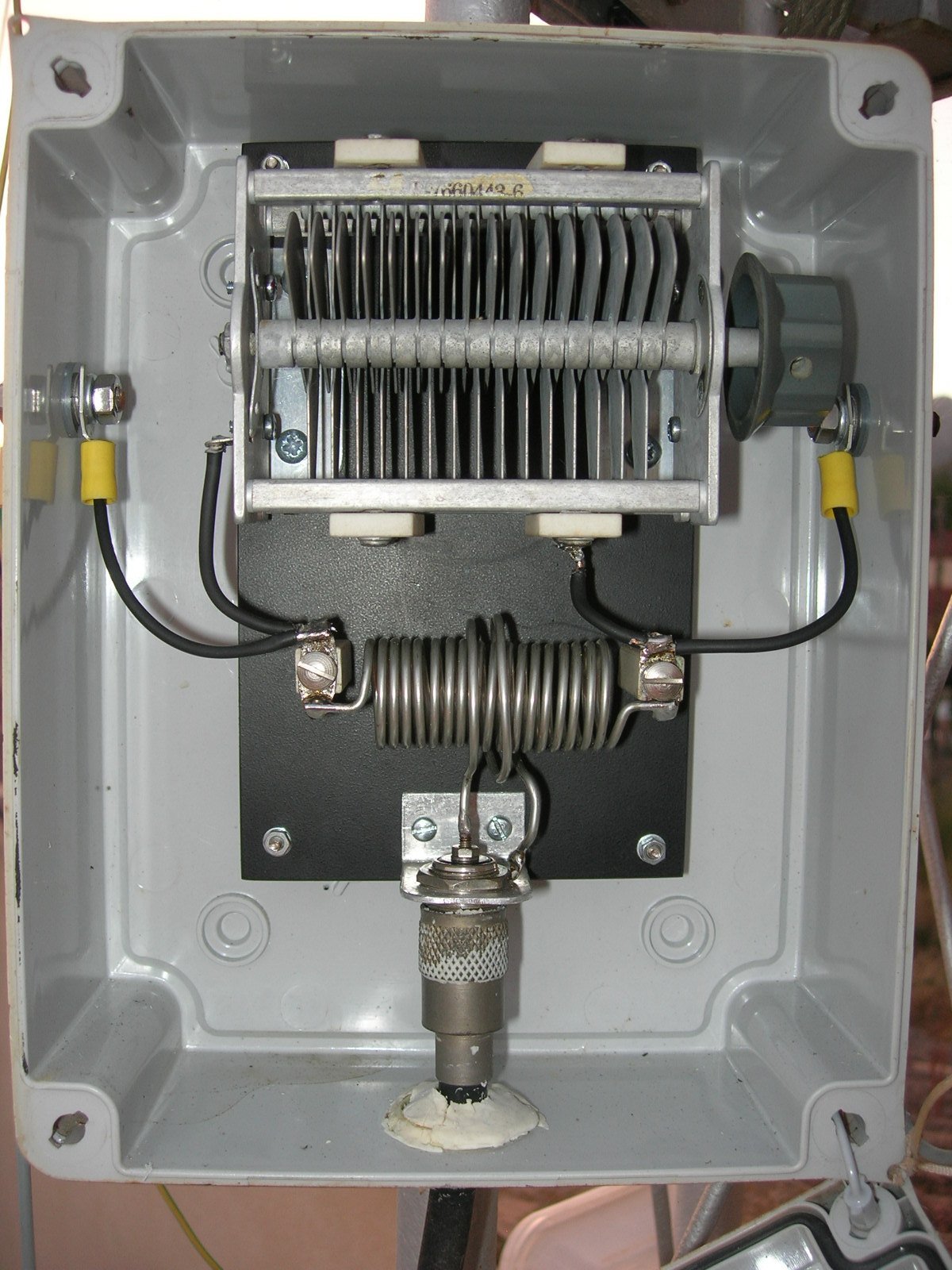

Detalle del sintonizador usado para
acoplar el equipo (50 Ohms.) a la alta impedancia (3000 a 5000 Ohms.)
presente en el extremo de la antena, dicha antena está instalada
en configuración sloper, aproximadamente con una
inclinación de 45 grados y con su lóbulo de
radiación favorable a la dirección de 85 grados, la cual
me ha permitido poder trabajar con cierta comodidad Asia y
Oceanía amén de estaciones Europeas.
Después de un tiempo haciendo pruebas con radiales (los que me
permitía mi pequeña terraza), toma de tierra, etc.,
al final opté por instalar tan solo un cable de una longitud de
una décima parte del elemento radiante a modo de contra antena
(no radiales, no toma de tierra).
