Variometro y Bobina Auxiliar
En éste articulo presento la construcción de un
variometro destinado a acoplar mi antena EndFed para la banda de 630
mts. la cual ya de entrada ignoro lo que radiará (la antena es
muy corta para ésta banda) igual no paso "de la próxima
esquina" pero si no lo pruebo, no lo sabré.

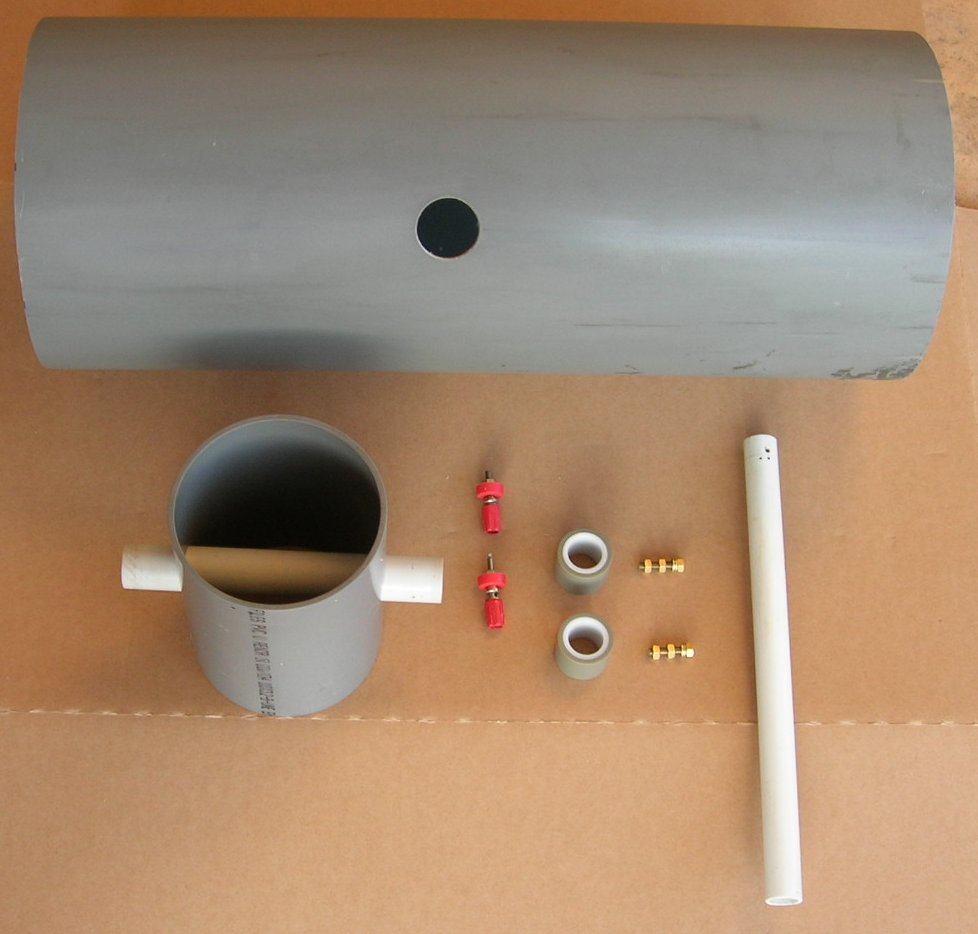

En ésta imagen puede verse por decirlo de aguna forma el
despiece, el tubo mayor es de 200 m/m. de diàmetro x 490 de
largo, el menor es de 110 m/m. x 150 ambos de PVC.

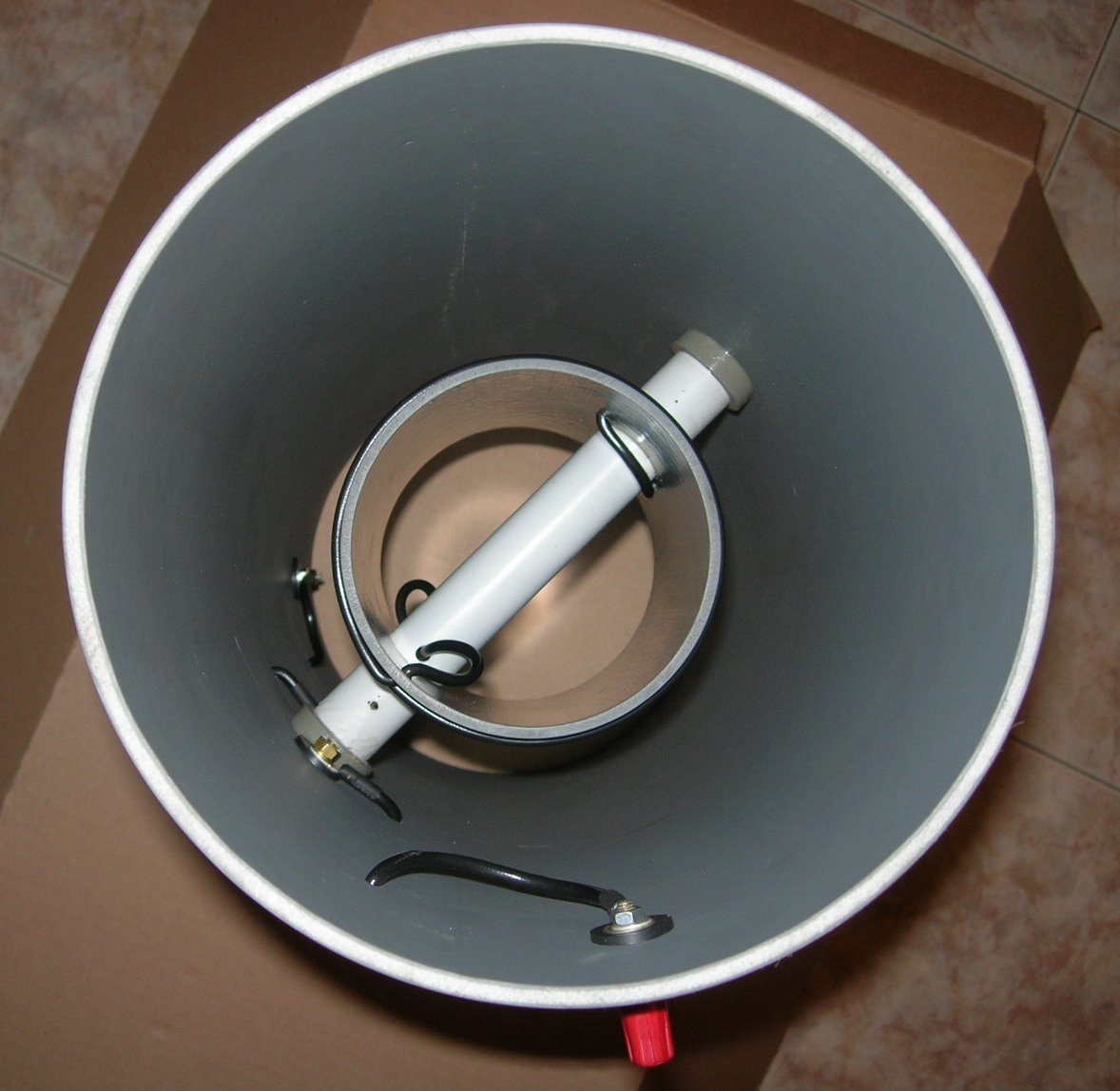

Para evitar tanto el juego radial como el axial del eje del rotor se han
construído 2 casquillos de teflón encajados en el
interior de 2 trozos de tubo de 32 m/m. de diámetro exterior.
 |
 |

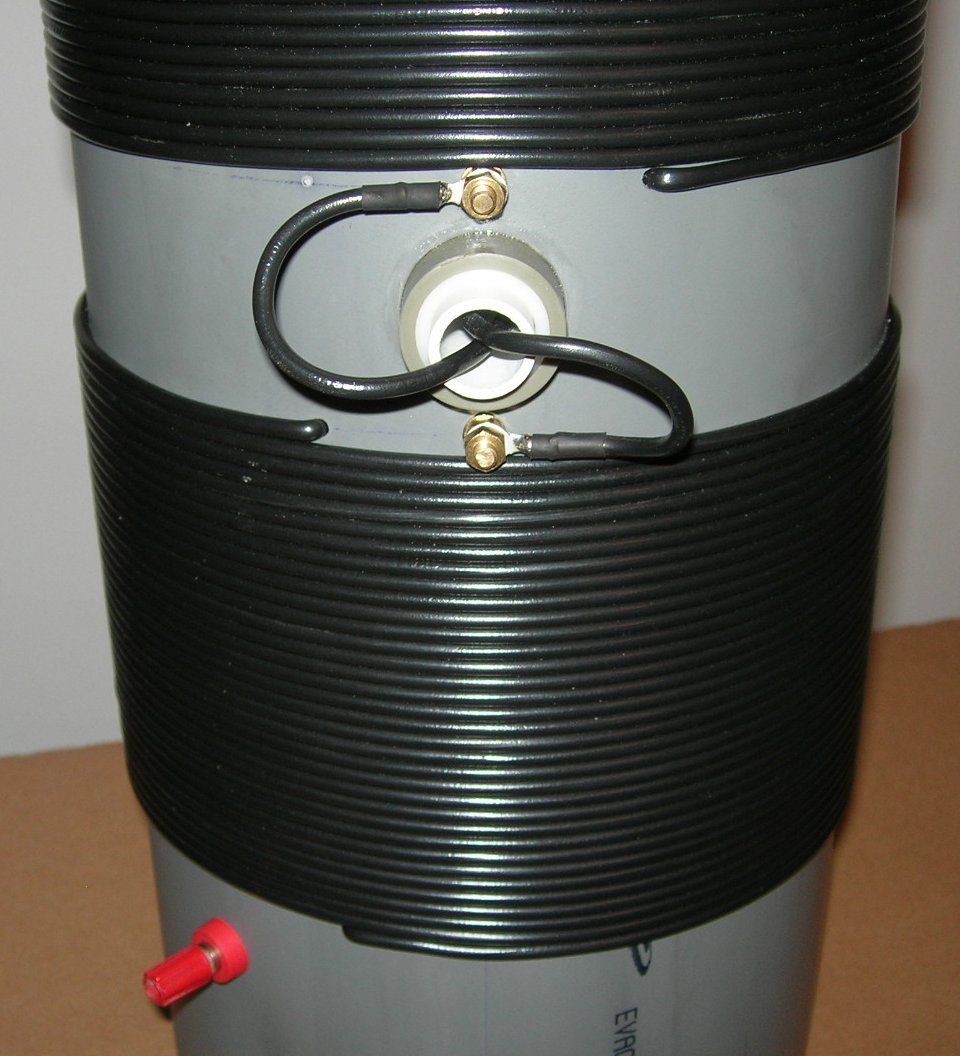

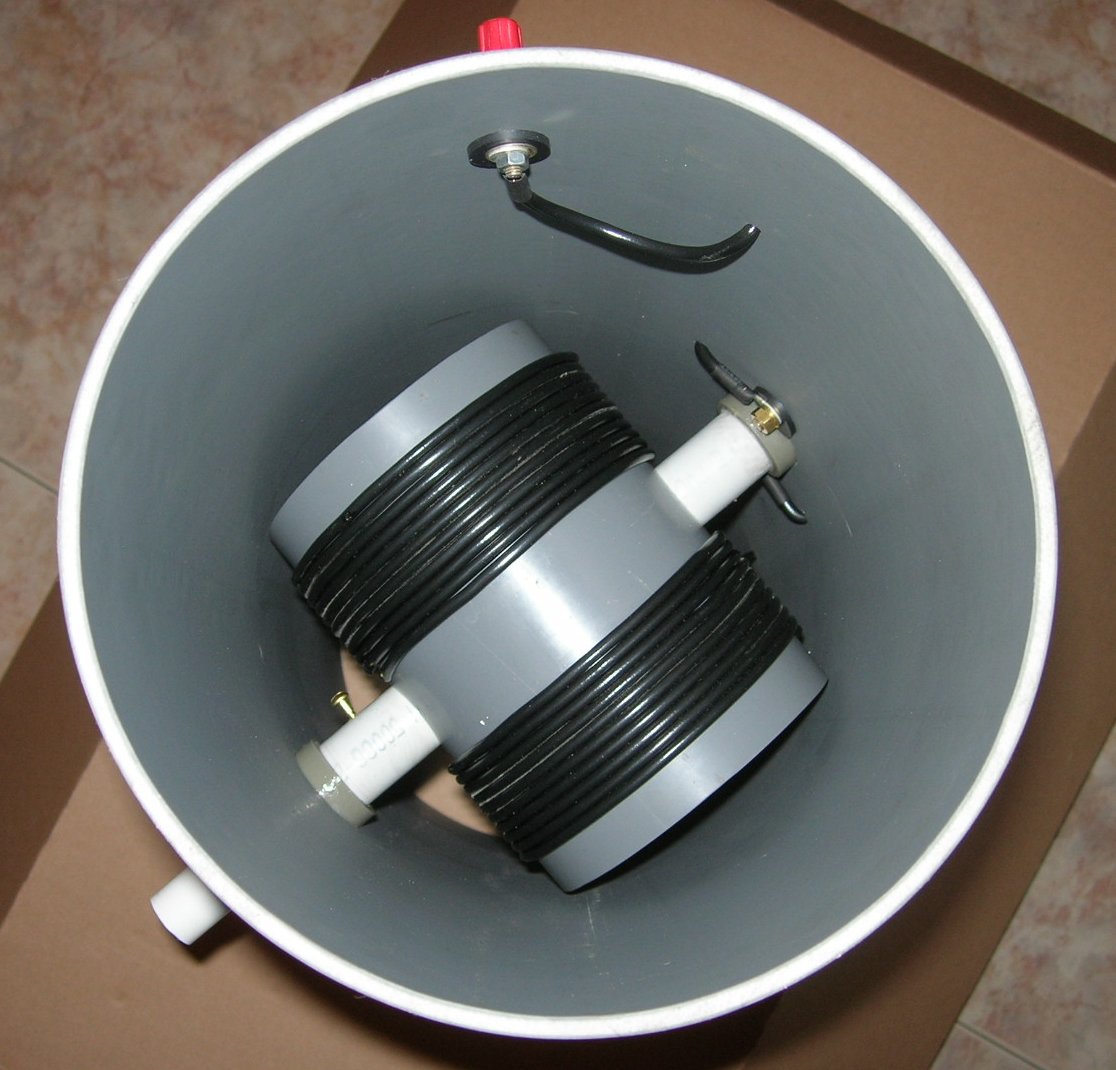

La bobina del rotor consta de 10
espiras de hilo flexible de 4 m/m. cuadrados de sección
(instalación eléctrica) por sección.
 |

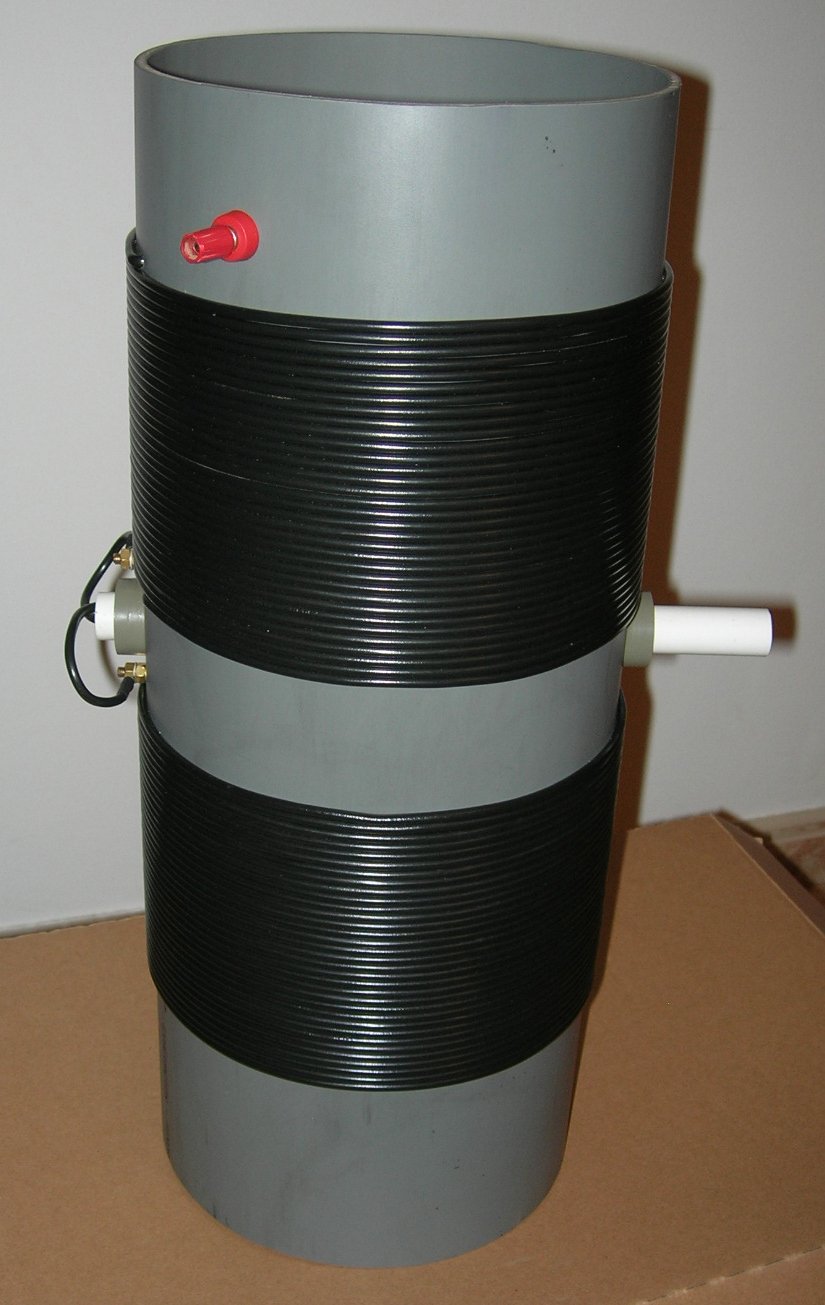

En el estator la bobina consta de 33 espiras por sección del
mismo hilo que el rotor y tiene una inductancia total de 392 uH., el
resto "lo pone el rotor". El margen de ajuste es de 394 a
560 uH.

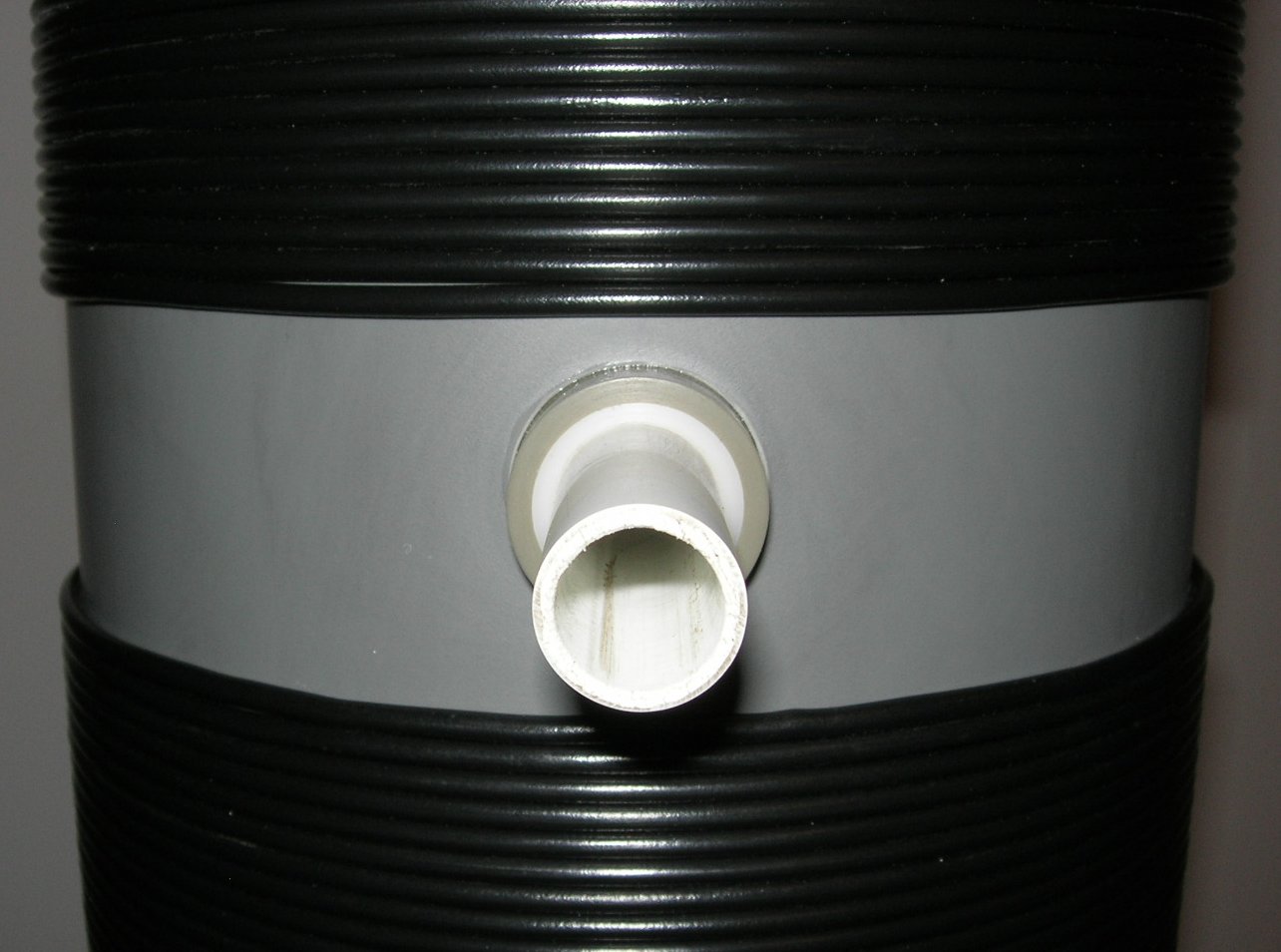

La parte inferior del tubo es ligeramente más larga por si
interesara colocar unas pequeñas escuadras para anclar al
"monstruillo". La poca tornillería que se ha usado es de material no ferromagnético (latón).
 |
 |

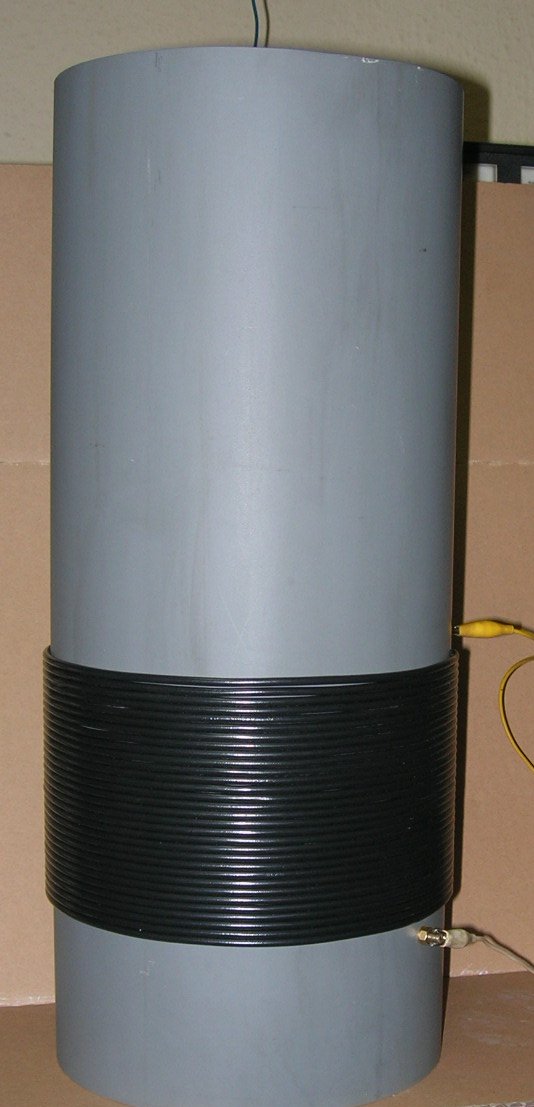

Detalle de la bobina auxiliar, se ha construido sobre la misma medida

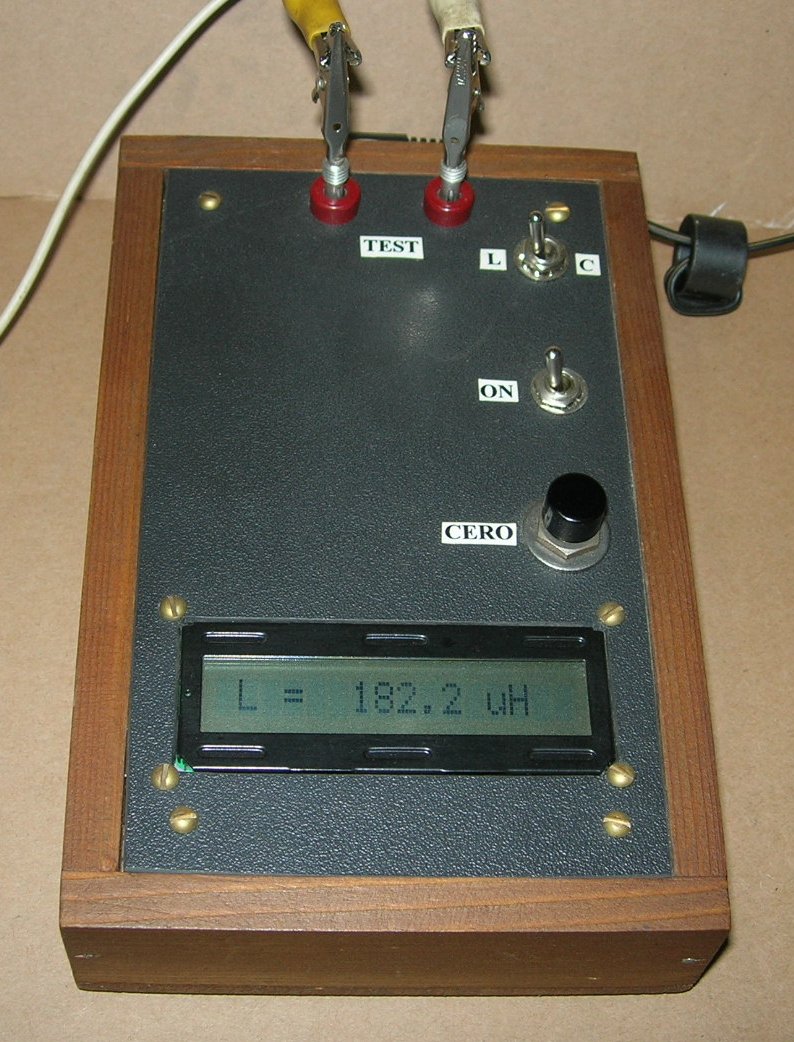

de tubo que el variometro y según mi preciso medidor LC
da un
valor de 182 uH. Hasta que no pueda "darle caña" no
sabré si es suficiente o tengo que aportar más, en
principio no tengo interés en ir sobrado en exceso por lo que en
su momento se cortará el sobrante de tubo. Leí un
artículo (no recuerdo donde) sobre bobinas de carga con
núcleo de
aire que decía que mejor montar bobina y variometro sobre el
mismo tubo, la transferencia de energía es mejor, en vista
que
los tubos son de la misma medida si interesara se podrían
superponer.
