Proyectos de pequeños TX en modo Wspr
Esta experiencia está basada en el artículo de Gene W3PM WSPR VCXO
Controller.
TX para 40 mts. y 50 mWatts.

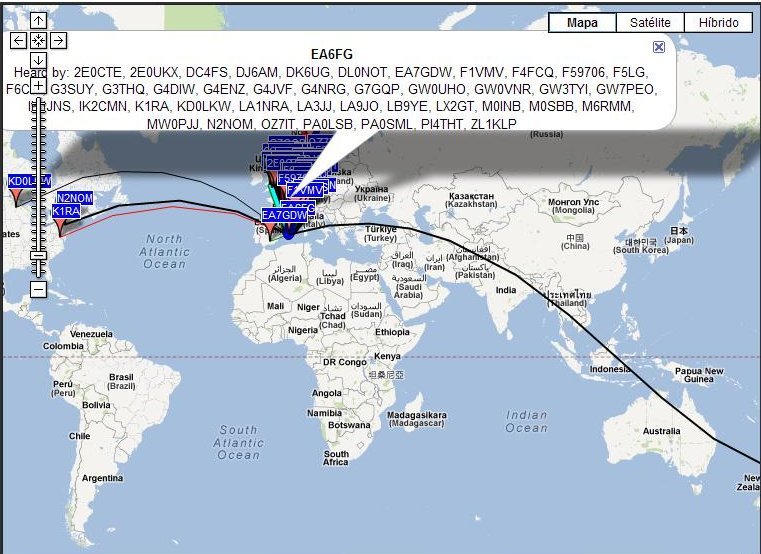

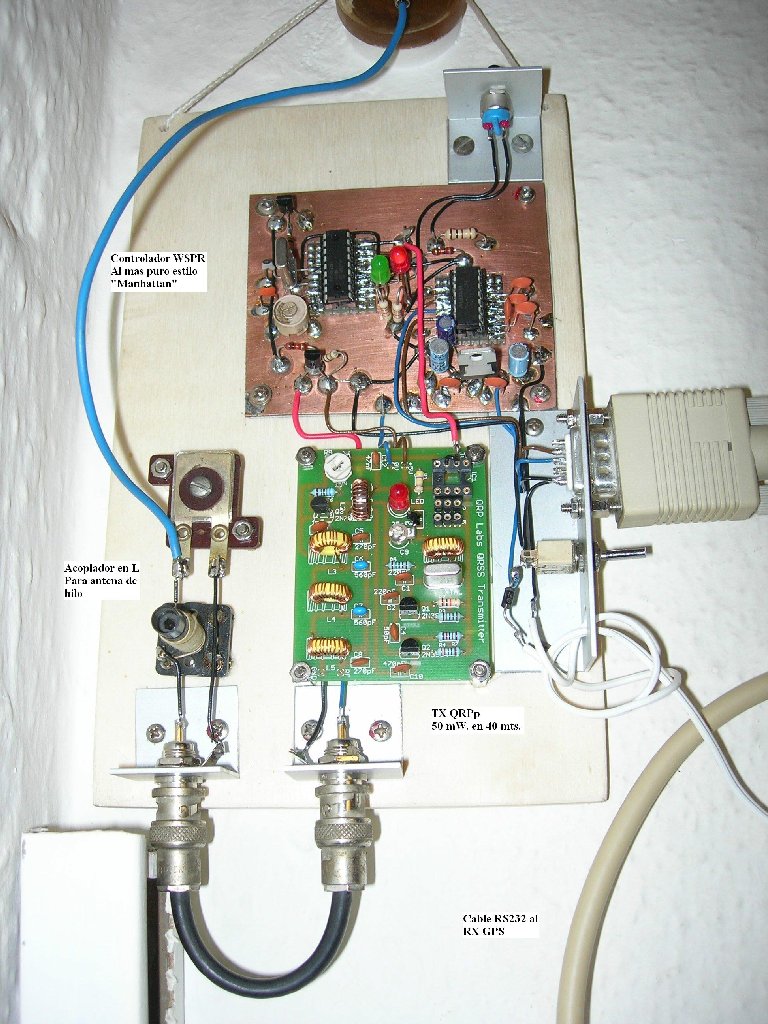

Prototipo experimental y captura de pantalla

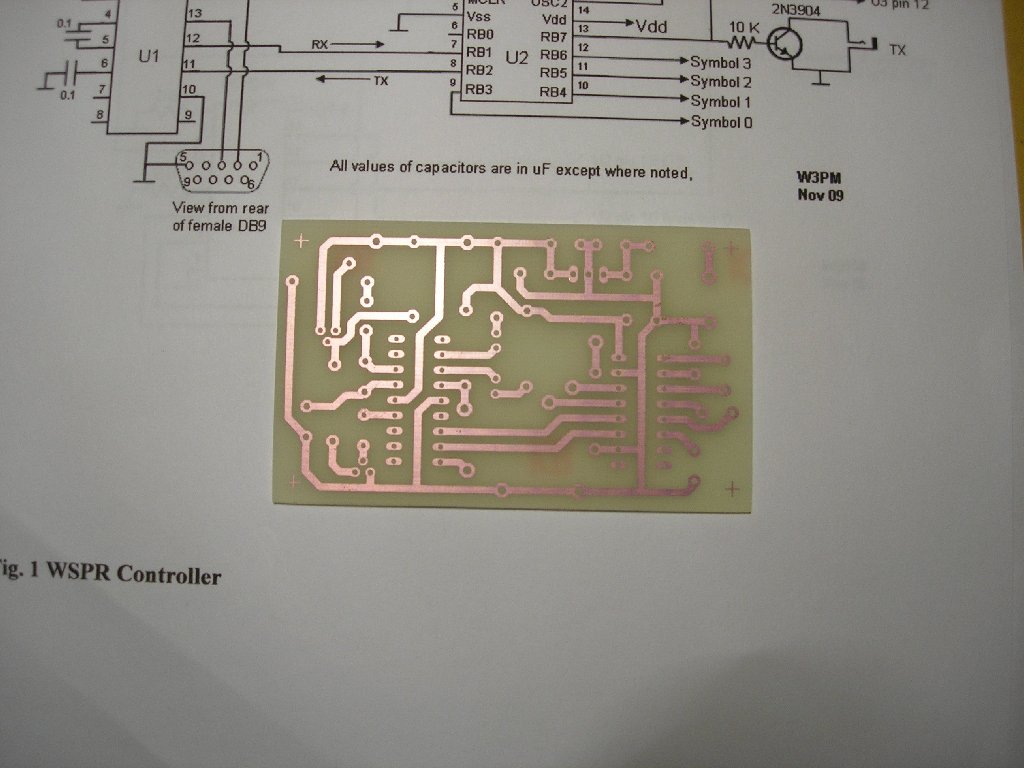

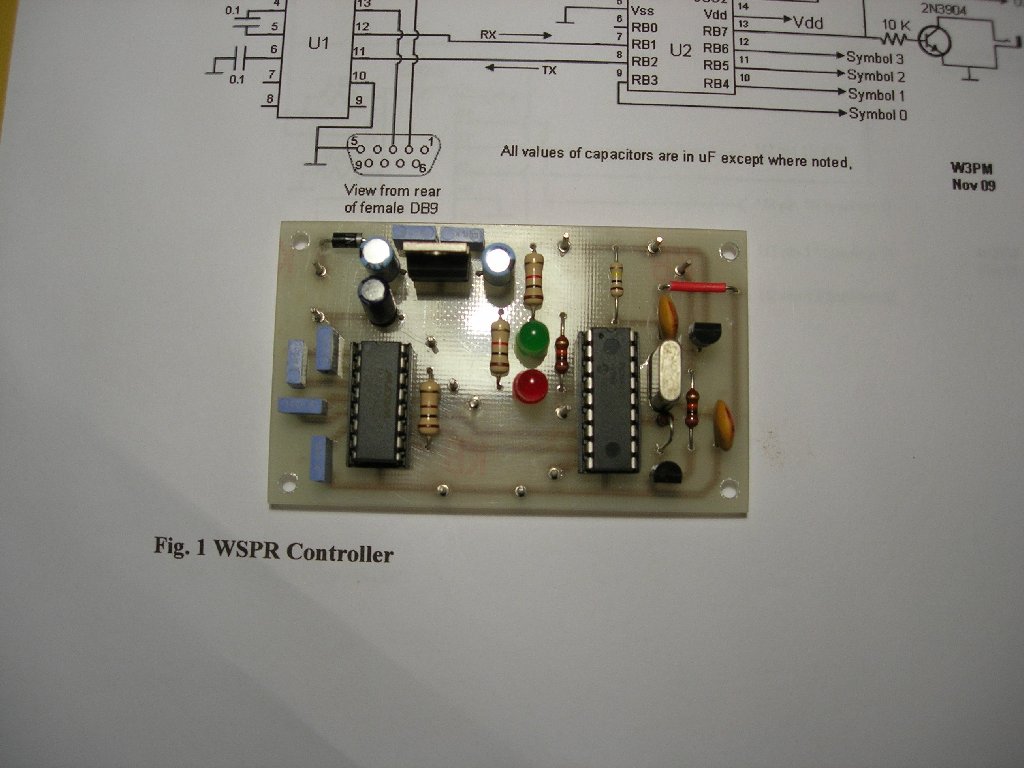

Una vez comprobado el buen funcionamiento del controlador, se ha "pasado en limpio".
Este controlador funciona sin PC y si
se tiene que dejar como baliza en marcha continua, puede ser sincronizado
en hora con un Rx GPS tipo ratón.
TX para 30 mts. y 500 mW Watts.
Ambas experiencias están basadas en dos kits que disponía de
Hans Summers. Se trata de
otro TX en modo Wspr para la banda de 30 mts., en
ésta ocasión se ha puesto interés en un acabado un
poco más digno que el anterior para 40 mts.
Componentes.
He
decidido que éste TX tuviera un "pelín" más de
potencia que el anterior por lo que le he construído un paso final
que alimentado a 13.8 Volts. entrega 500 mWatts. Debido a los pocos

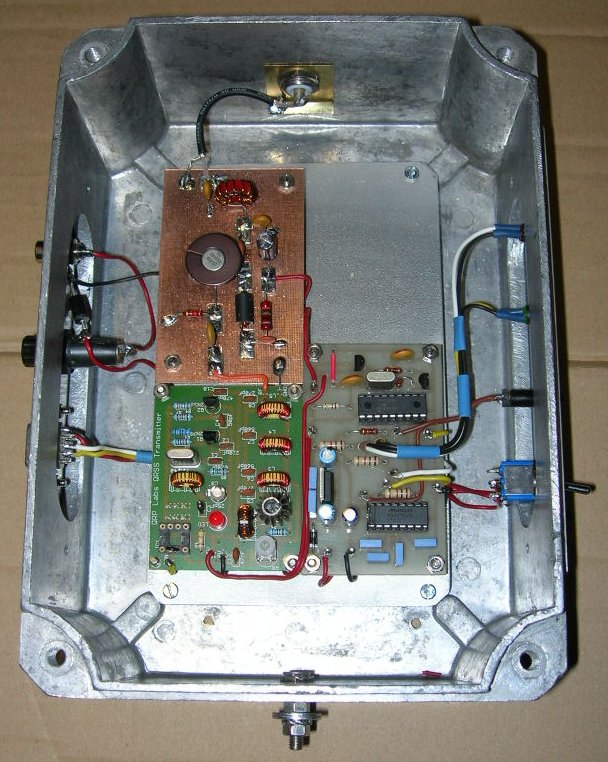

componentes que lleva, lo he hecho al estilo "Manhattan".

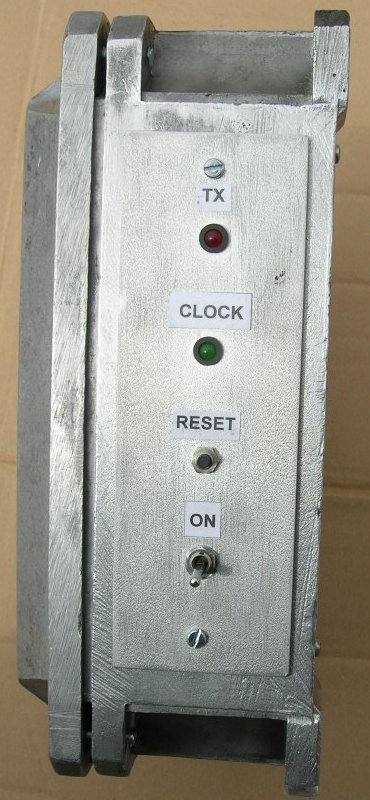

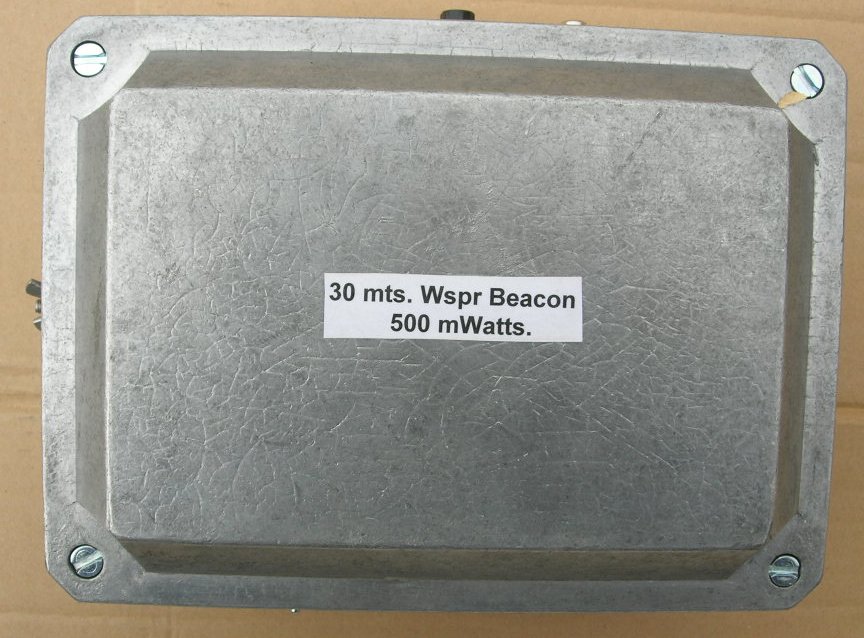

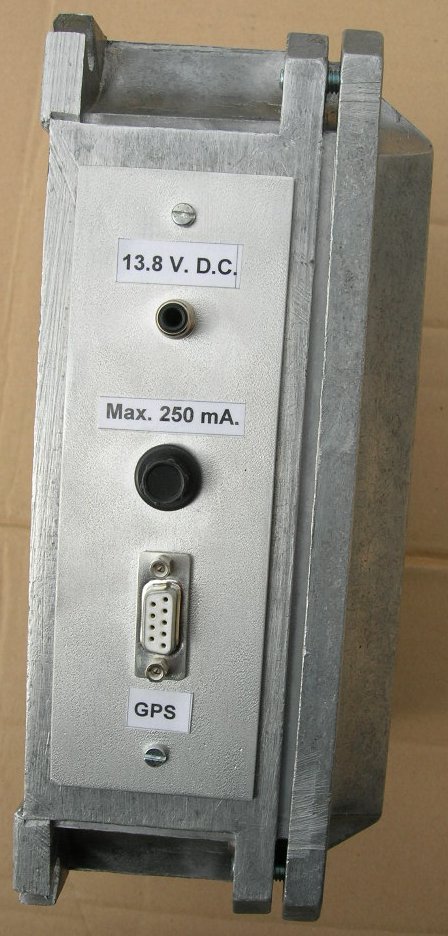

Todo el conjunto se ha ubicado en una robusta caja de fundición de aluminio debidamente mecanizada.

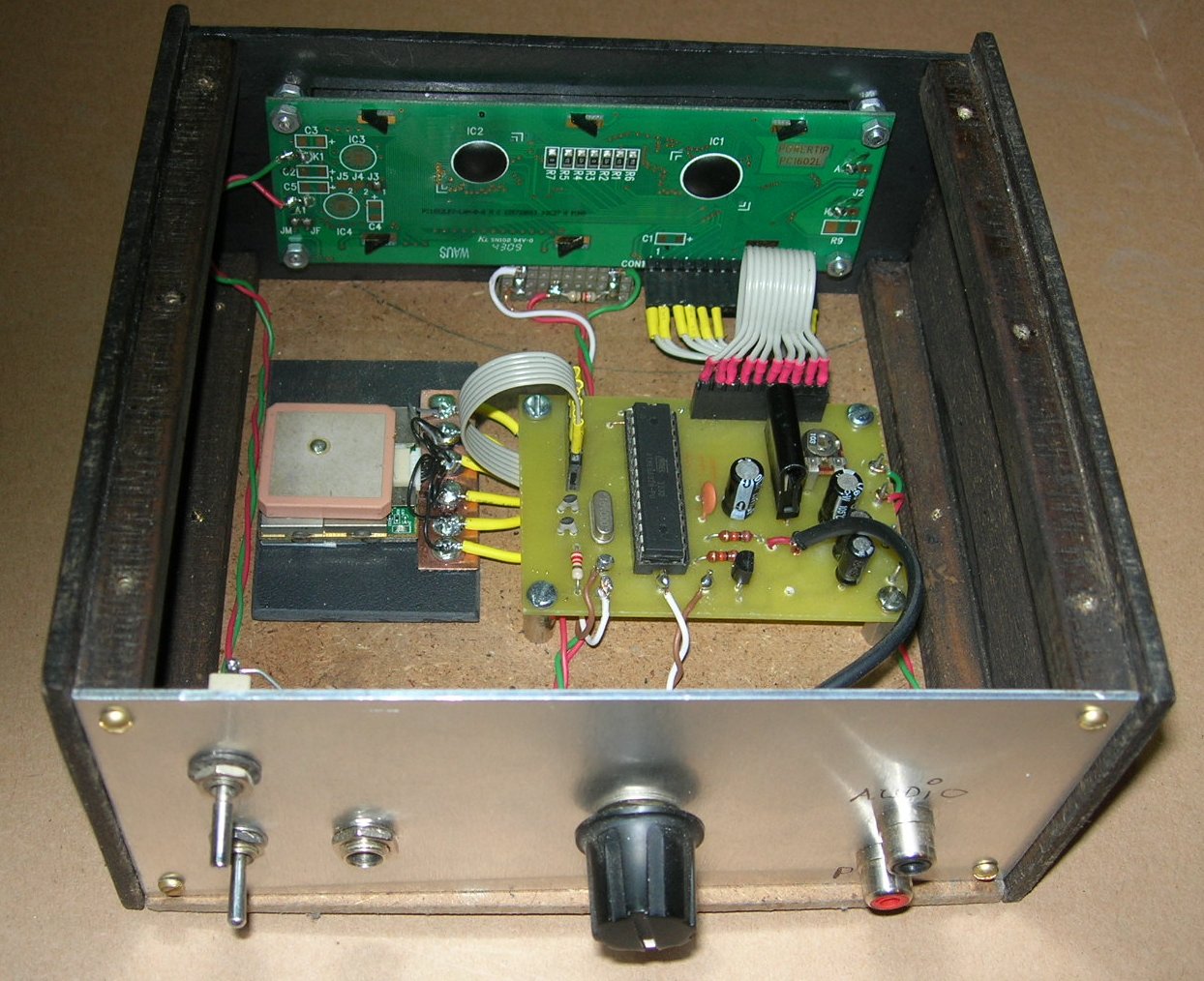

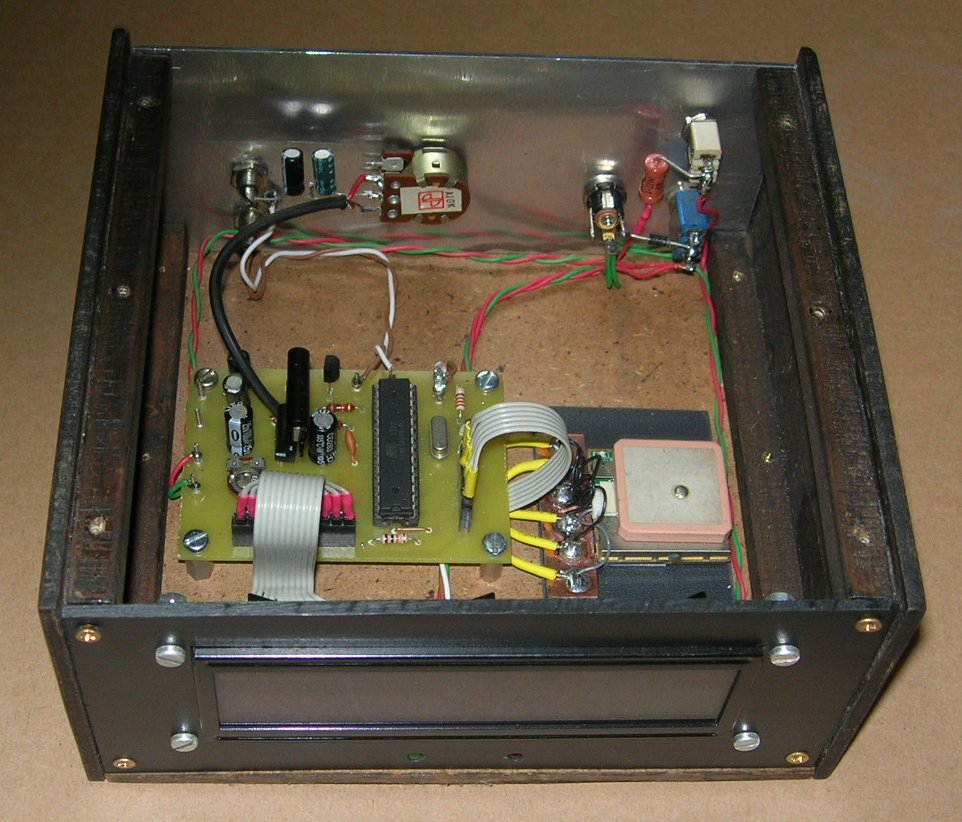

Este
"cacharrín" está pilotado por un Arduino Uno y
es capaz de entregar la trama de Wspr a cualquier
equipo capaz de modular en SSB por lo que lo uso con el FT-897 y en la
banda que se me antoja, siempre y cuando que la estabilidad en
frecuencia me lo permita, también tiene la particularidad de que

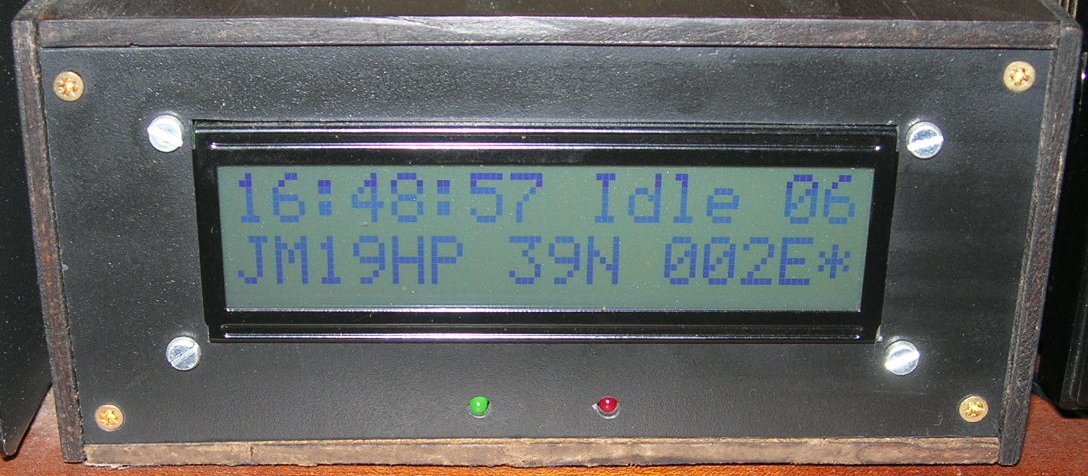

no necesita PC. Visualiza la hora UTC, el Locator y las coordenadas
geográficas todo ello controlado por su propio GPS. Esta alojado
en una caja de madera para no "apantallar" la antena del GPS.

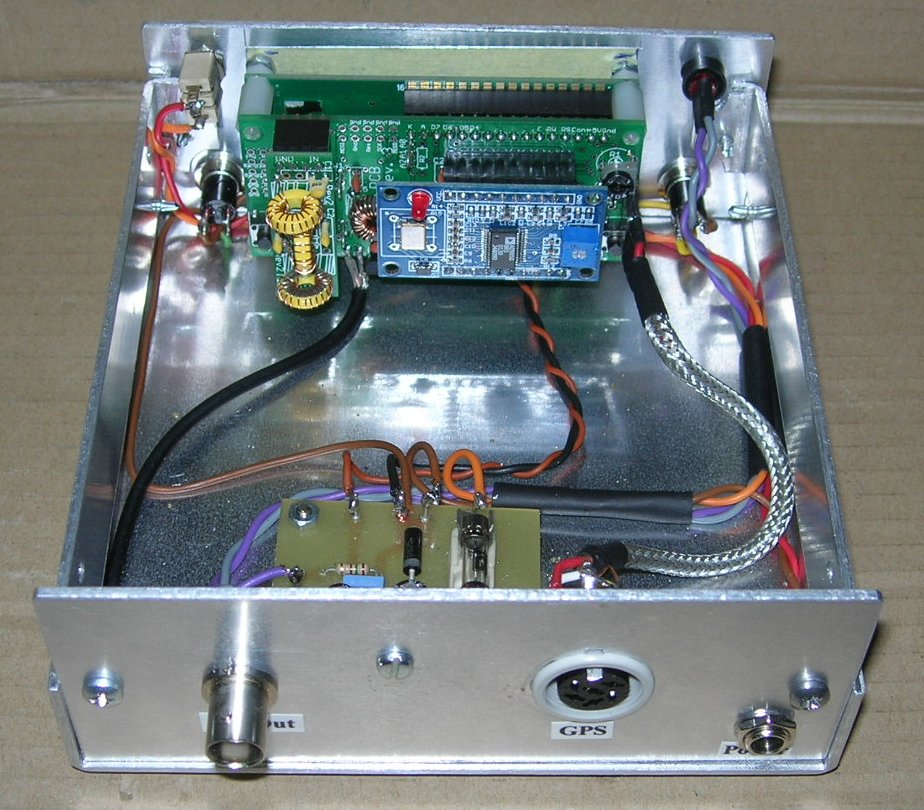

ULTIMATE U3 WSPR BEACON

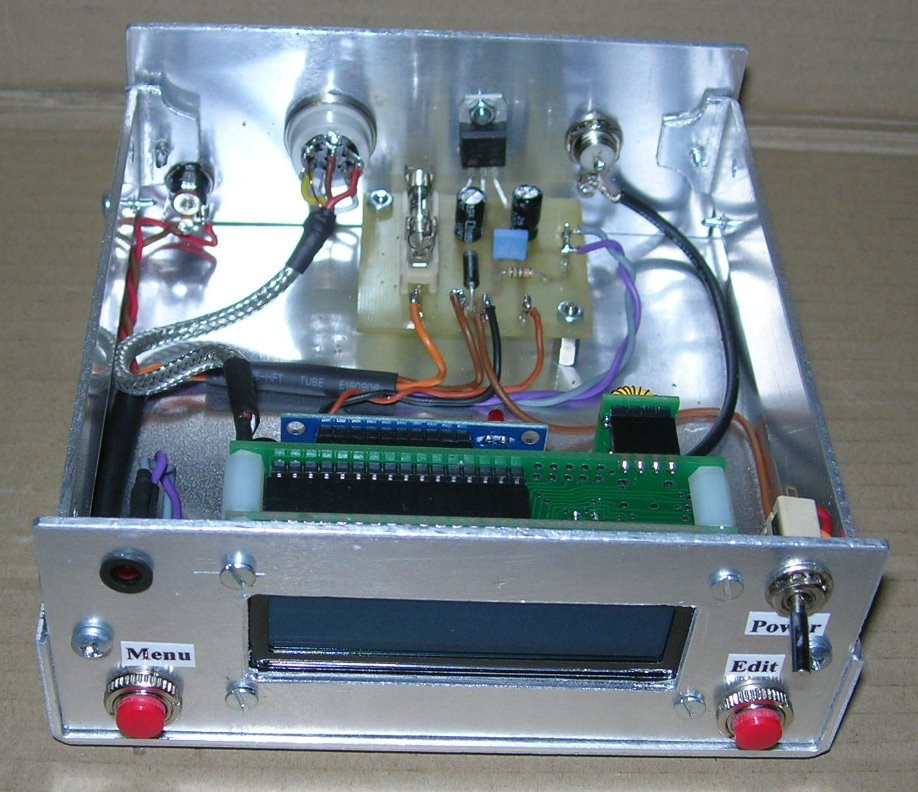

Después del rotundo fracaso en las primeras pruebas (por error
se alimentó a 12 Volts.) y gracias a la donación de EA6BB, se han cambiado los elementos que no
sobrevivieron a tal catástrofe que como podemos imaginar han
sido todos los que se alimentan a 5 Volts. (pantalla LCD, microchip, DDS
y GPS). En ésta ocasión y para evitar no tropezar con la
misma piedra, se ha incluído en la misma cajita el regulador de

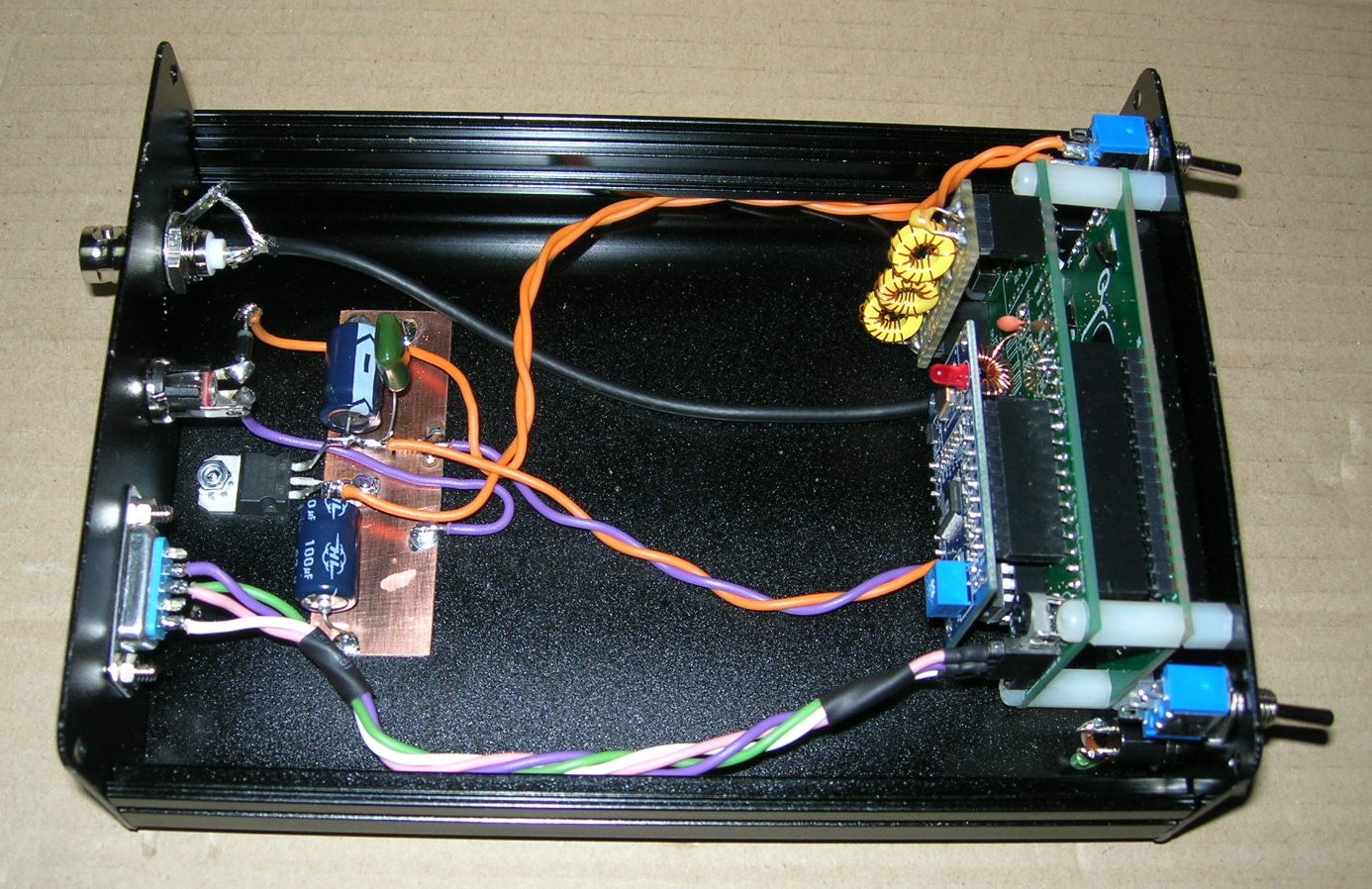

tensión a 5 Volts. Se ha dejado el suficiente espacio para si interesa incluir en su día la placa para su operación en multibanda.

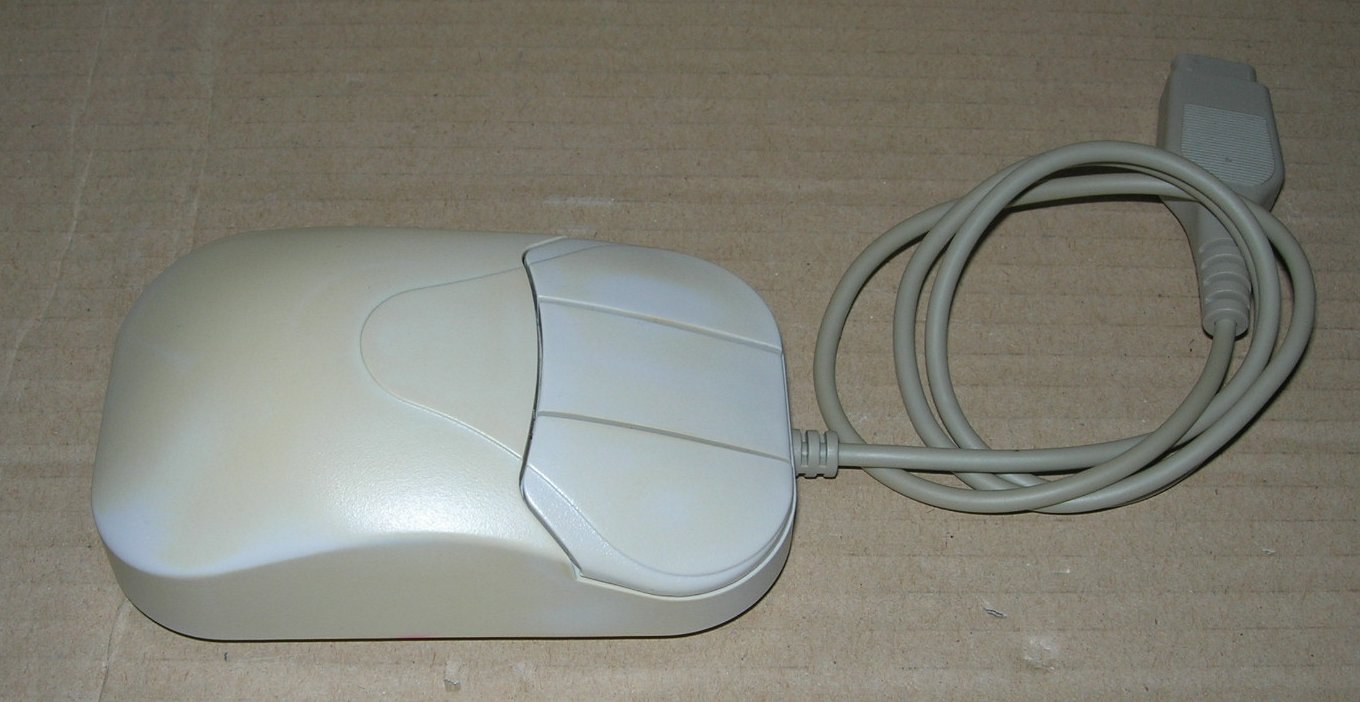

Esta pequeña caja también esta construída con la ayuda de mi "mini plegadora".

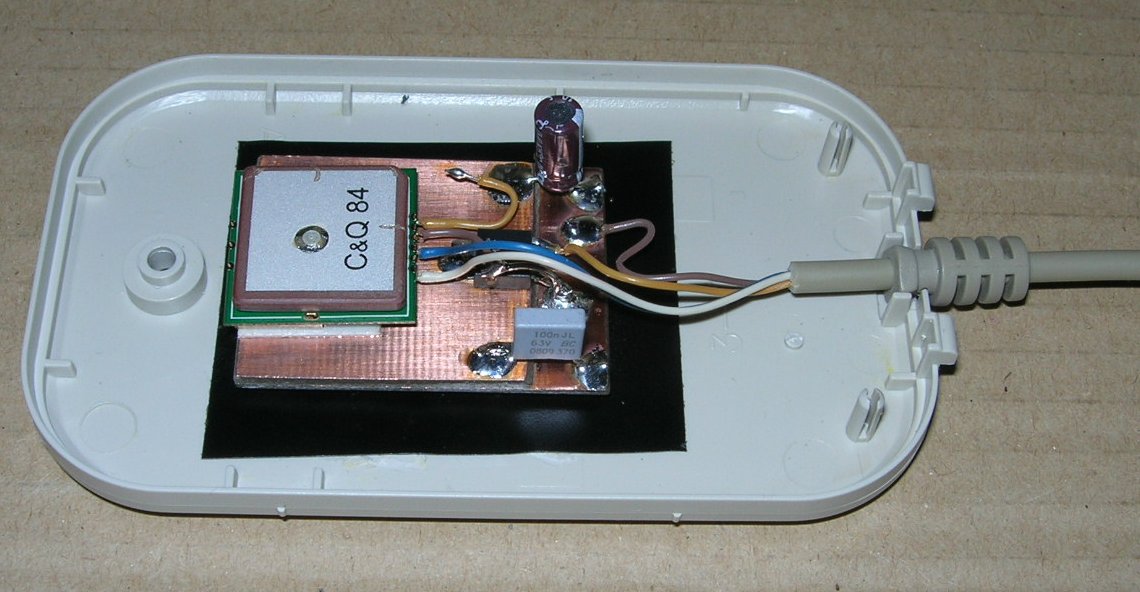

Al
GPS debido a que se alimenta a 3.3 Volts., se ha montado sobre un retal
de placa PCB con su regulador de tensión incorporado y todo el

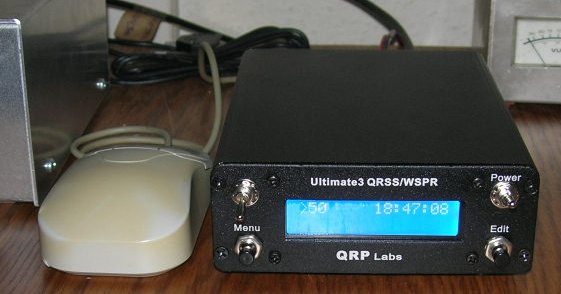

conjunto se ha alojado en un ratón de PC averiado.
A continuación puede verse otro U3 montado en la caja que

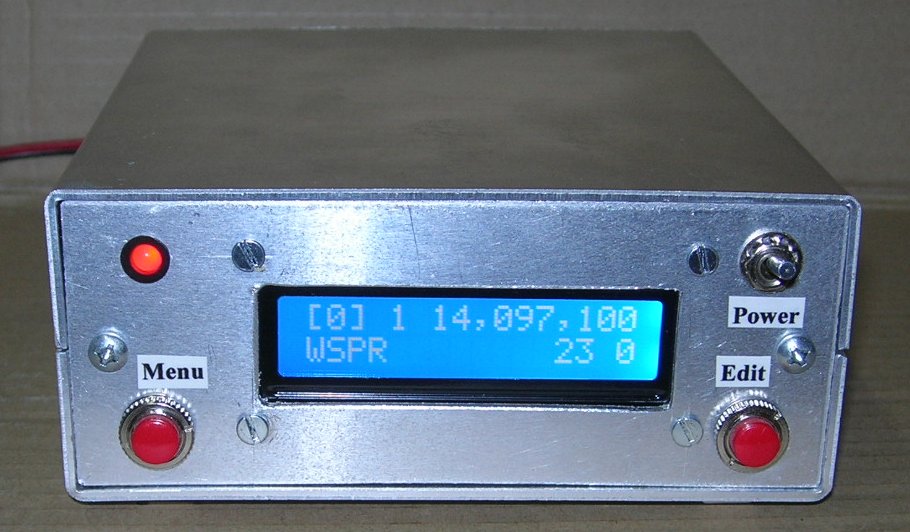

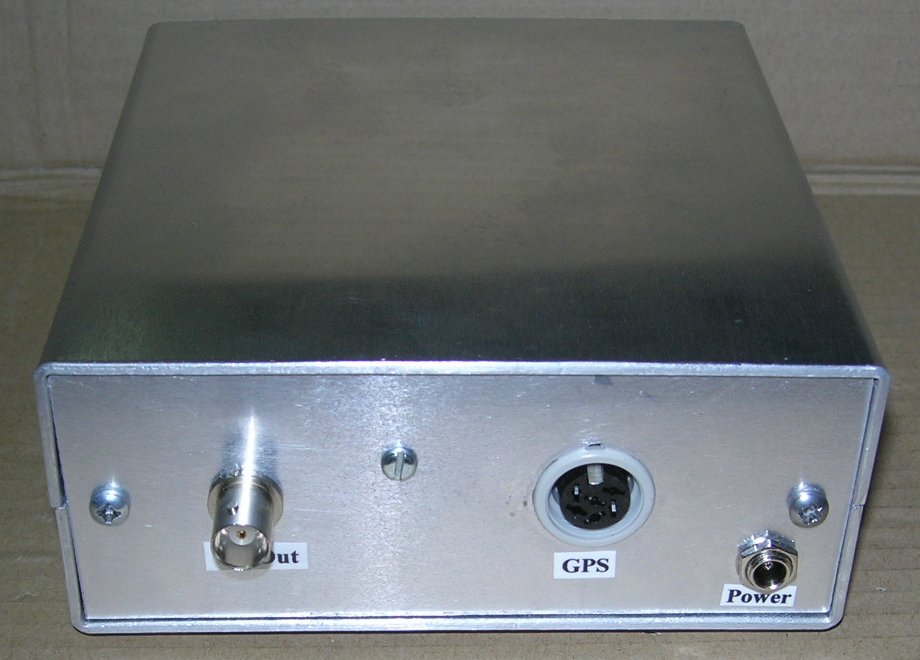

suministra Hans G0UPL para éste Kit. También se ha
incluído su propia alimentación a 5 Volts.
